Maßgefertigt – Raffstore mit Motor
(Art.-Nr. 28302 – 28385)

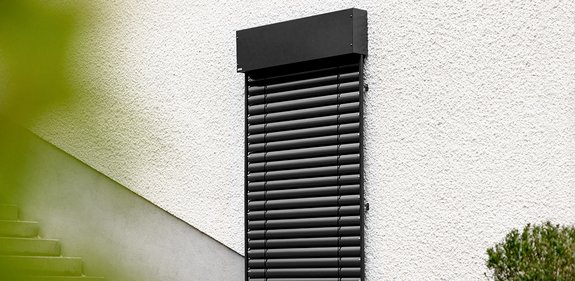

Unser Raffstore Komplett-Set sorgt für die regulierte Lenkung des Lichteinfalls und den eleganten Schutz vor unerwünschten Blicken. Als effektiver und hochwertiger Sonnenschutz schafft der Raffstore für dich ein angenehmes Raumklima. Dafür lassen sich die Lamellen dank dem integrierten, kraftvollen Schellenberg Raffstore-Motor bequem steuern. Den Raffstore-Motor PLUS gibt es übrigens auch zum Austausch an einem bereits bestehenden Raffstorebehang.
Wichtig sind die Platzverhältnisse zur Montage: Je nach Bestellgröße sollten 25 cm / 30 cm über dem Sturz vorhanden/verfügbar sein, damit die Kastenblende des Raffstores nicht in die Fensteröffnung ragt.
Deinen passenden Raffstore mit Motor kannst du dir schnell über den Konfigurator in unserem Schellenberg-Online-Shop zusammenstellen und bestellen. Er ist innerhalb von wenigen Tagen versandfertig und der Einbau kann schnell starten.
Damit steuerst du deinen Raffstore:
- Rollladenschalter (25005 / 25006)
- Zeitschaltuhr STANDARD (25571)
- Zeitschaltuhr PLUS (25572)
- Knebelschalter, Unterputz (25003)
- Knebelschalter, Aufputz (23003)
- Touchschalter (17140)
Tipp: Deinen Raffstoremotor kannst du auch funkfähig machen. So lässt er sich über Funk-Bedienelemente steuern. Dies ermöglichen unser Funk-Empfangsmodul (Bedienung dann über Funk-Zeitschaltuhren (20031 / 20032), Funk-Handsender 1-Kanal (20015) und 5-Kanal (20016)) und der Funk-Rollladenschalter (20030, weiß / 21007, anthrazit).
Zum Maß nehmen und zur Montage findest du hier die wichtigsten Schritte im Schnelldurchlauf.
Natürlich steht dir unser Kunden-Service bei Fragen immer gerne zur Seite.
Die wichtigsten Schritte zum Maß nehmen im schnellen Überblick:
Schritt 1

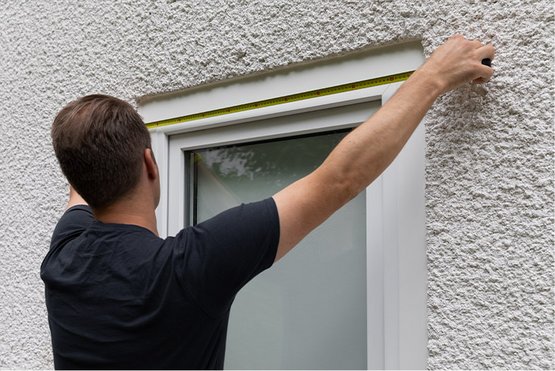

Lichte Breite an drei Stellen messen (Oben, Mitte, Unten).
Schritt 2
Das höchste Maß notieren.
Schritt 3

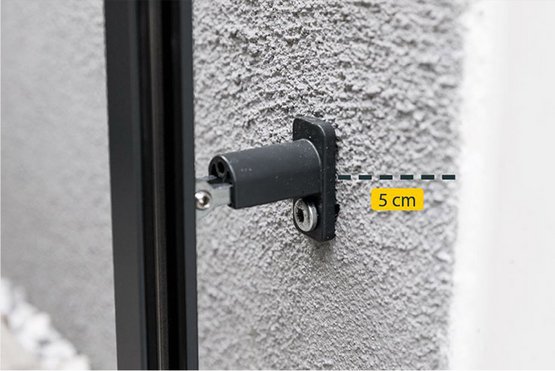

10 cm für die Platzierung der Führungsschienen hinzuaddieren und das Ergebnis auf den nächsten 10er-Schritt aufrunden.
Schritt 4

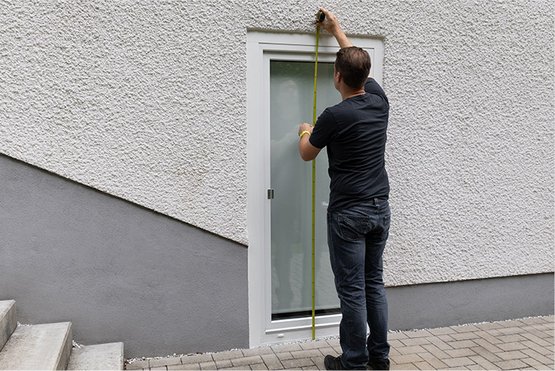

Lichte Höhe des Fensters oder der Tür messen. Tipp: Der Raffstore sollte nicht auf der Fensterbank aufliegen.
Schritt 5

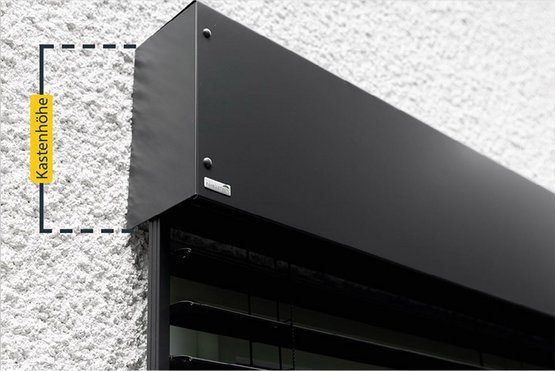

25 cm oder 30 cm für die Montage der Kastenblende hinzuaddieren. Das Ergebnis auf die nächste verfügbare Bestellhöhe aufrunden.
Fertig

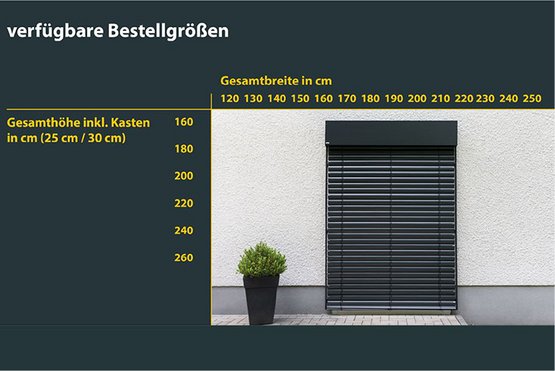

Der Raffstore-Express ist in Bestellbreiten von 120 bis 250 cm und in Bestellhöhen von 160 bis 260 cm verfügbar.
Die wichtigsten Schritte zur Montage im schnellen Überblick:
Schritt 1

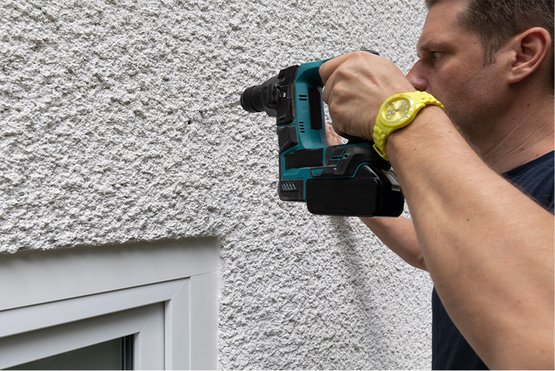

Haltepunkte für Montagebügel festlegen, markieren und vorbohren.
Schritt 2

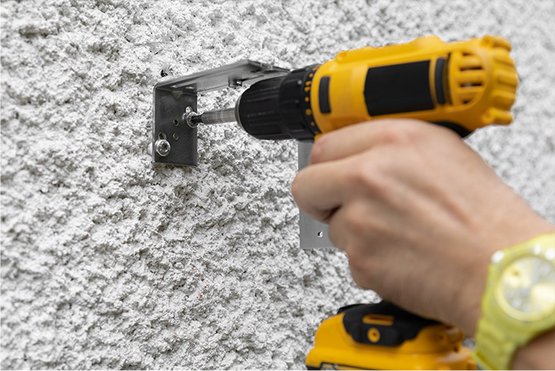

Für den Bauuntergrund geeignete Dübel einsetzen, Montagebügel in die Waage bringen und festschrauben.
Schritt 3

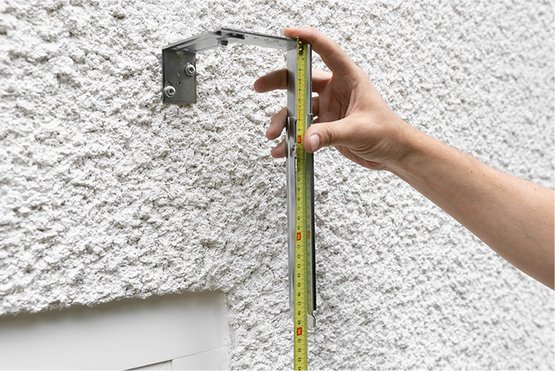

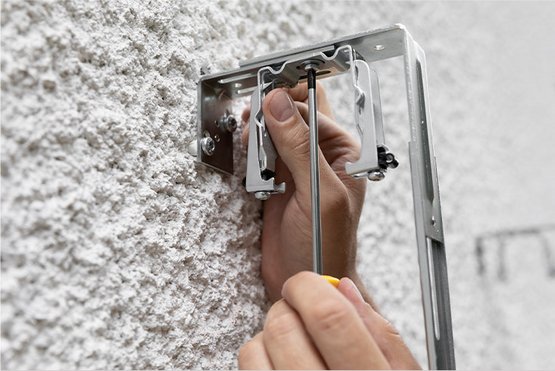

Montagebügel an Kastentiefe und Kastenhöhe angleichen und fixieren.
Schritt 4
Oberschienenhalter mit Federmechanismus von unten am Montagebügel anbringen.
Schritt 5

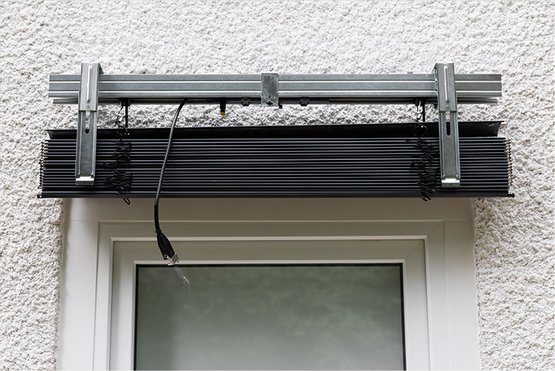

Federmechanismus lösen, Rasthalter öffnen, das Raffstore Paket einhängen und mittig ausrichten.
Schritt 6

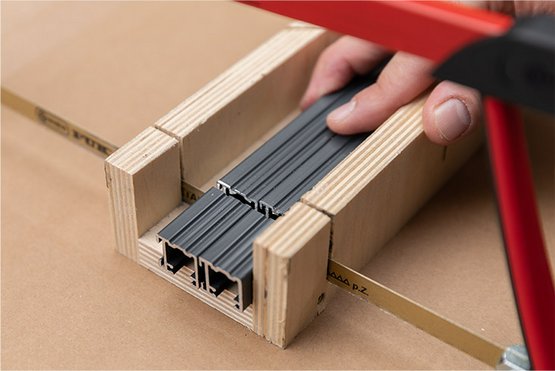

Soll-Länge der Führungsschienen bestimmen. Die Führungsschienen bei Bedarf kürzen und die Schnittkanten entgraten.
Schritt 7

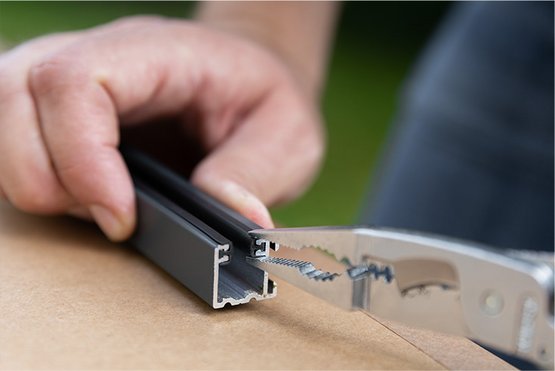

Beide Enden der Führungsschienen mit einer Zange zusammendrücken, um den Gummikeder zu sichern.
Schritt 8

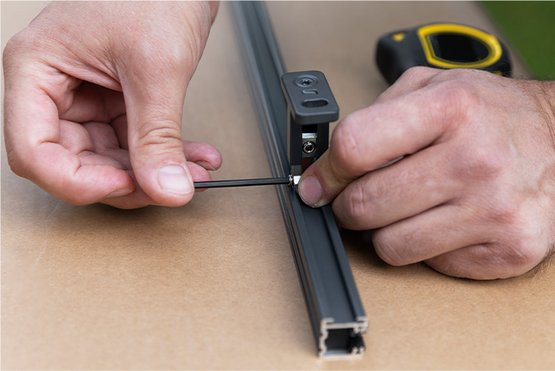

Führungsschienenhalter in den Schienen positionieren, festziehen und die Führungsschienen mit Endstopfen versehen.
Schritt 9

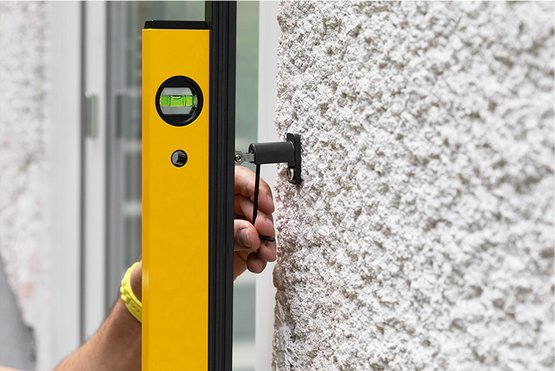

Führungsschienenhalter auf dem Mauerwerk montieren, Führungsschienen einsetzen und in die Waage bringen.
Fertig

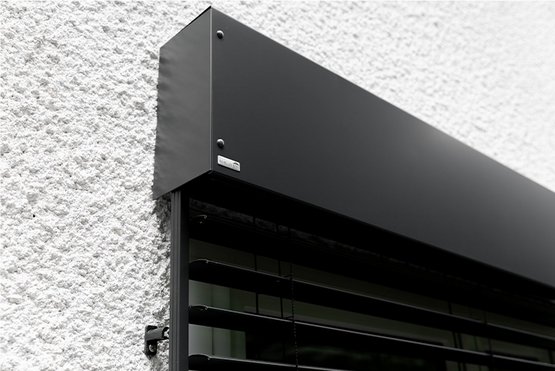

Kastenblende zusammenbauen, aufsetzen und von oben mit Montagebügeln verschrauben.
