Rollladenmotoren STANDARD einbauen und anlernen
Unsere kraftvollen STANDARD-Motoren erleichtern dir das tägliche Auf- und Ab bei der Rollladenbedienung. Dabei sind sie wartungsfrei und laufruhig im Einsatz. Es gibt sie in verschiedenen Varianten für MAXI- und MINI-Systeme. Diese Motoren sind für Rollläden bis 60 Kg/15,0 m² geeignet. . Die Endlageneinstellung erfolgt mechanisch per Einstellstift am Motor. Sie alle bringen unser Leiselauf-Wandlager mit (ausgenommen die Art.-Nr. 20610 und 20106). Zur Bedienung stehen verschiedene Möglichkeiten zur Verfügung, auch die zur Steuerung per Zeitschaltuhr.
Bei der Montage ist auf jeden Fall der Blick in die Montageanleitung empfohlen. Als hilfreiche Unterstützung dazu gibt es hier das Montage-Video, das den Ablauf nochmals veranschaulicht sowie einen Film zur Einstellung der Endlagen – und weiter unten auf dieser Seite in Wort und Bild die wichtigsten Schritte im Schnelldurchlauf, am Beispiel eines Funk-Rollladenmotors PREMIUM. Der grundsätzliche Einbau ist für unsere STANDARD, PLUS und PREMIUM Rollladenmotoren gleich.
Natürlich steht auch unser Kunden-Service bei Fragen immer gerne zur Seite. Viel Erfolg und viel Spaß beim Einbau.
Die wichtigsten Schritte im schnellen Überblick:

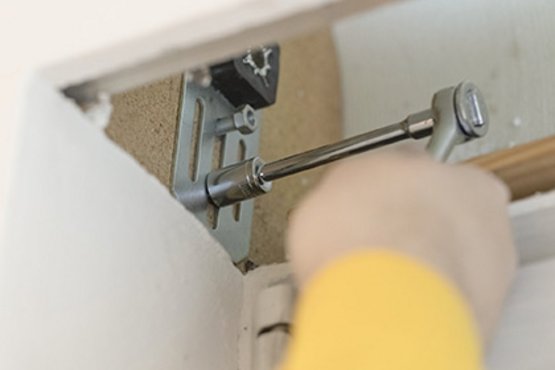

Schritt 1
Das Wandlager an die passende Stelle im Rollladenkasten einsetzen.
Schritt 2
Den Adapter passgenau auf den Motor stecken, sodass er an das Ende des Rollladenmotors anstößt.

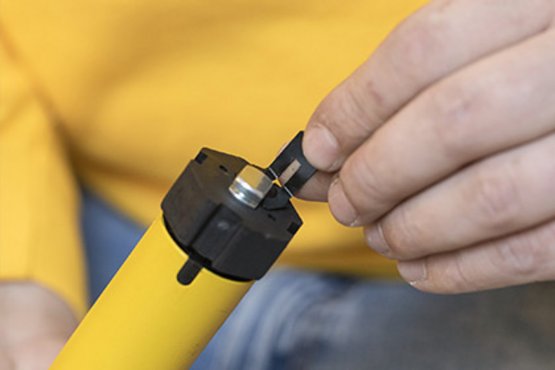

Schritt 3
Den zweiten Adapter an das andere Ende aufstecken und mit dem Sicherungsclip befestigen.

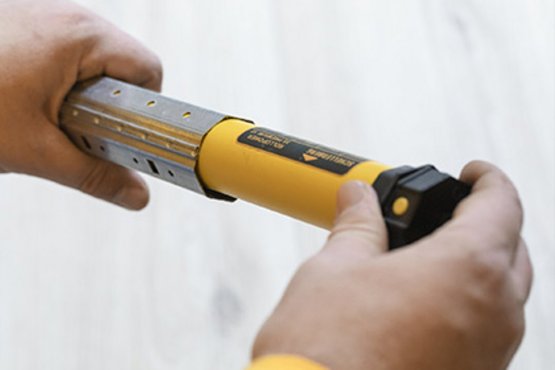

Schritt 4
Den Rollladenmotor in die ausgebaute Achtkantwelle schieben.
Wichtig: Er muss bis zum Anschlag in der Welle stecken.
Schritt 5

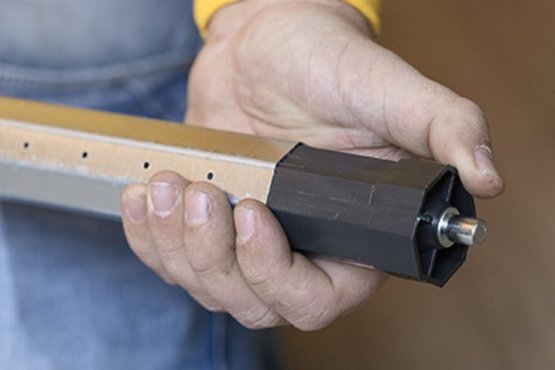

Die Walzenhülse ebenfalls in die Achtkantwelle einsetzen.

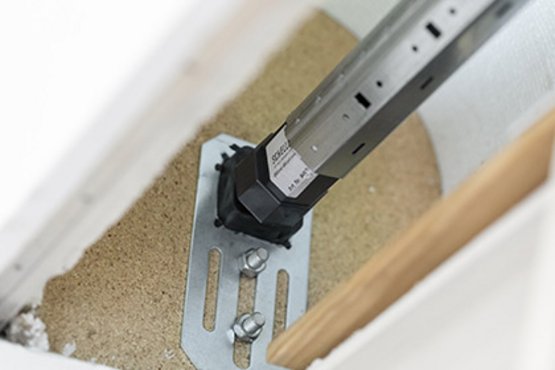

Schritt 6
Jetzt die Achtkantwelle inklusive dem Rollladenmotor und der Walzenhülse in das montierten Wandlager einlegen.
Schritt 7
Die Walzenhülse so weit in die Achtkantwelle schieben, bis diese lang genug ist, dass sie in das Wandlager passt. Die Walzenhülse wird sozusagen als Verlängerung genutzt.

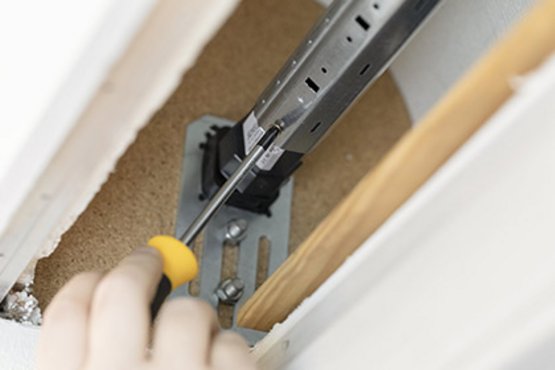

Schritt 8
Wichtig: Die Position der Welle beachten. Die Vierkantlöcher müssen oben sein. Dann die Walzenhülse mit Schrauben an der Achtkantwelle befestigen.
Ganz wichtig: Auf keinen Fall Schrauben im Bereich des Motors eindrehen!

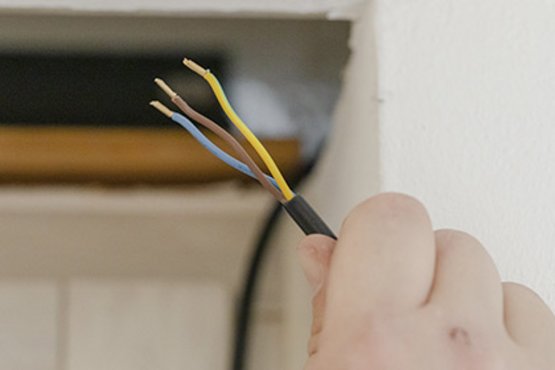

Schritt 9
Anschluss an eine freischaltbare Leitung legen. Dabei beachten: Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden.
Schritt 10
Nun noch Rollladenaufhängungen an der Achtkantwelle befestigen und der Motor kann in Lernbereitschaft versetzt werden.
Alles Weitere erläutern die Montageanleitung, das Montagevideo sowie das Video zum Einstellen der Endlagen (siehe oben).
