Schnell motorisiert: Rollodrive 45 (Art.-Nr. 22745)
Diesen elektrischen Gurtwickler montierst du Unterputz. Er ersetzt deinen alten, manuellen Gurtwickler. So motorisierst du ganz einfach deinen Rollladen. Du bedienst den Rollodrive 45 per Knopfdruck am Gerät, und er öffnet und schließt Rollläden automatisch zu programmierten Uhrzeiten.
Bitte beachten: Bevor du loslegst, prüfe bitte den Zustand der vorhandenen Rollladenanlage. Dazu einfach am Gurtband ziehen. Ist dies schwergängig, muss zunächst der Rollladen in Stand gesetzt werden.
Bei der Montage ist immer der Blick in die Montageanleitung empfehlenswert.
Als hilfreiche Unterstützung dazu gibt es hier den Montag-Film, der den Ablauf zusätzlich veranschaulicht und unten die Montageschritte im Schnelldurchlauf in Wort und Bild.
Natürlich steht auch unser kostenloser Kunden-Service bei Fragen immer gerne zur Seite.
Die wichtigsten Schritte im schnellen Überblick:
Schritt 1
Zunächst den Rollladen vollständig schließen und den vorhandenen Einlasswickler aus dem Mauerkasten entnehmen. Gurtband vorsichtig abwickeln. Sicherheitshinweis: Die Federtrommel des Wicklers steht unter Spannung, daher besteht Verletzungsgefahr. Es empfiehlt sich während des Ausbaus Handschuhe zu tragen!
Schritt 2
Gurtband 20 cm unterhalb des Mauerkastens abschneiden.
Schritt 3
Das untere Ende des Gurtbandes 20 mm weit umklappen und einen 5 mm langen Schlitz in die Mitte des Rollladengurtes schneiden.
Schritt 4
Das Wickelrad entriegeln.
Schritt 5
Wickelrad so lange in Position drehen, bis der Befestigungshaken sichtbar wird. Das Wickelrad wieder verriegeln.
Schritt 6
Das Gurtband in den elektrischen Gurtwickler einfädeln. Maximal 1,5 bis 2 Umdrehungen aufwickeln. Zuviel Gurtband „schwächt“ und beschädigt das Gerät.
Schritt 7
Netzkabel im Gurtwickler befestigen: Den Stecker des Anschlusskabels auf den dafür vorgesehenen Anschluss stecken.
Schritt 8
Gurtwickler-Einheit in den Mauerkasten einsetzen und anschrauben.
Schritt 9

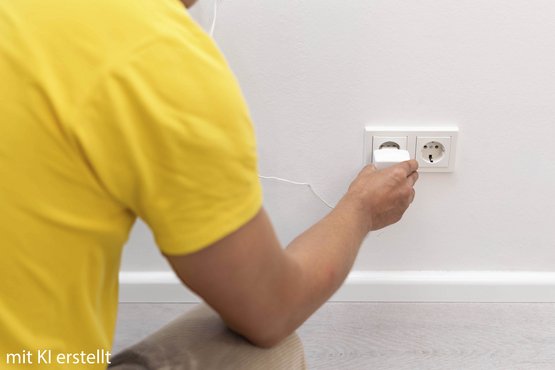

Netzteil in die Steckdose stecken.
Schritt 10

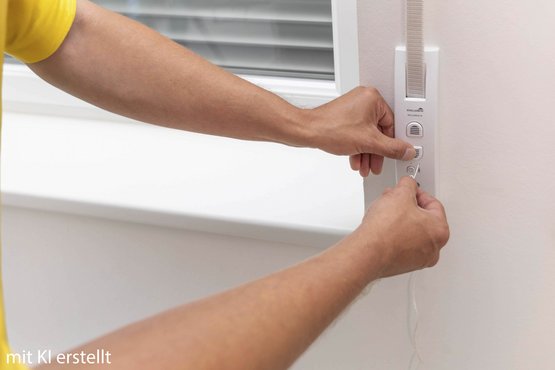

Die Endpunkte über die Tasten AUF- oder AB-Fahrt und durch Drücken einstellen sowie mit Hilfe einer Büroklammer an der vorgesehenen kleinen Öffnung.
Die zwei Zeiten für die AUF- und AB-Fahrt über die Tasten AUF- oder AB und die Taste „Uhr“ einstellen.
Bitte gehe nach der beiliegenden Anleitung vor und schaue dir den letzten Teil des Montage-Videos an. Damit sollte es problemlos klappen.
