- Zunächst den Rollladen vollständig schließen.
- Vorhandenen Einlasswickler aus dem Mauerkasten entnehmen und Gurtband vorsichtig abwickeln. Sicherheitshinweis: Die Federtrommel des Wicklers steht unter Spannung, daher besteht Verletzungsgefahr. Bitte während des Ausbaus Handschuhe tragen!
- Gurtband 20 cm unterhalb des Mauerkastens abschneiden.
- Das untere Ende des Gurtbandes 20 mm weit umklappen und einen 5 mm langen Schlitz in die Mitte des Rollladengurtes schneiden.
- Gurtband gemäß der Anleitung in den elektrischen Gurtwickler einfädeln.
- Das Netzkabel im Gurtwickler befestigen.
- Die Gurtwickler-Einheit an der Wand oder in der Fensterlaibung montieren.
- Netzteil in die Steckdose stecken.
- Die Endpunkte über das Bedienfeld festlegen.
- Automatikbetrieb programmieren.
- Elektrischen Gurtwickler in Betrieb nehmen.
- Hinweis: Der Gurtwickler arbeitet nur bei unbeschädigtem Gurtband optimal - deswegen bitte abgegriffene oder fransige Gurtbänder am besten zusammen mit dem elektrischen Gurtwickler austauschen. Passende Rollladengurte gibt es in der Rubrik Rollladen-Zubehör.
- Startseite
- Rollladenantriebe
- Elektrische Gurtwickler
- Gurtwickler Aufputz
- ROLLODRIVE 55, Rollladengurt-Antrieb
Art.Nr.
22755

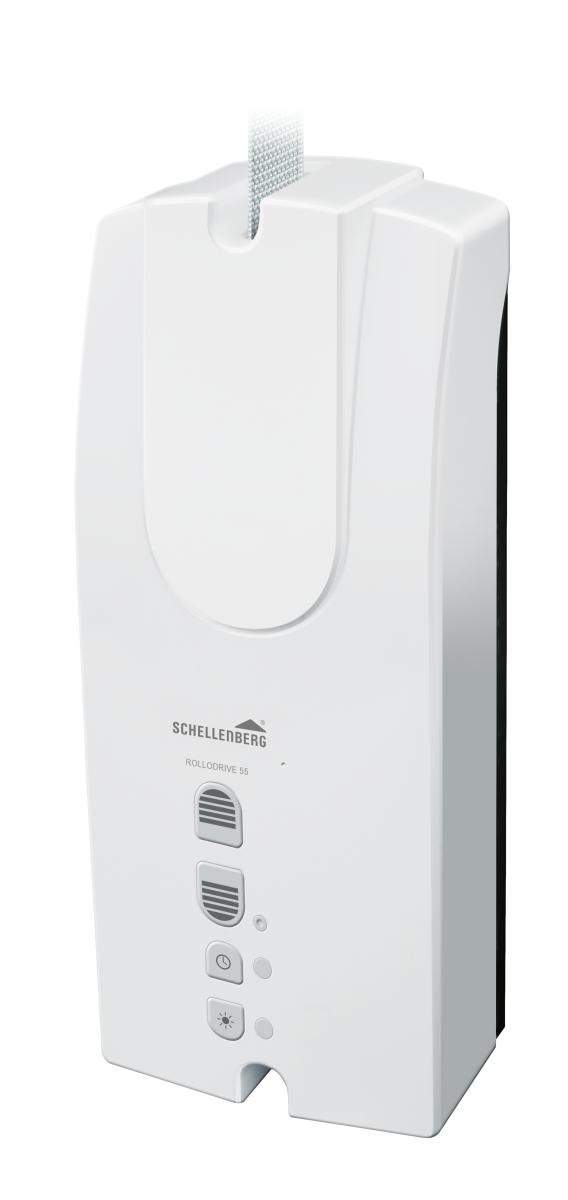

Clever und bequem: Rollladengurtantrieb ROLLODRIVE 55
Öffnen und schließen im Handumdrehen

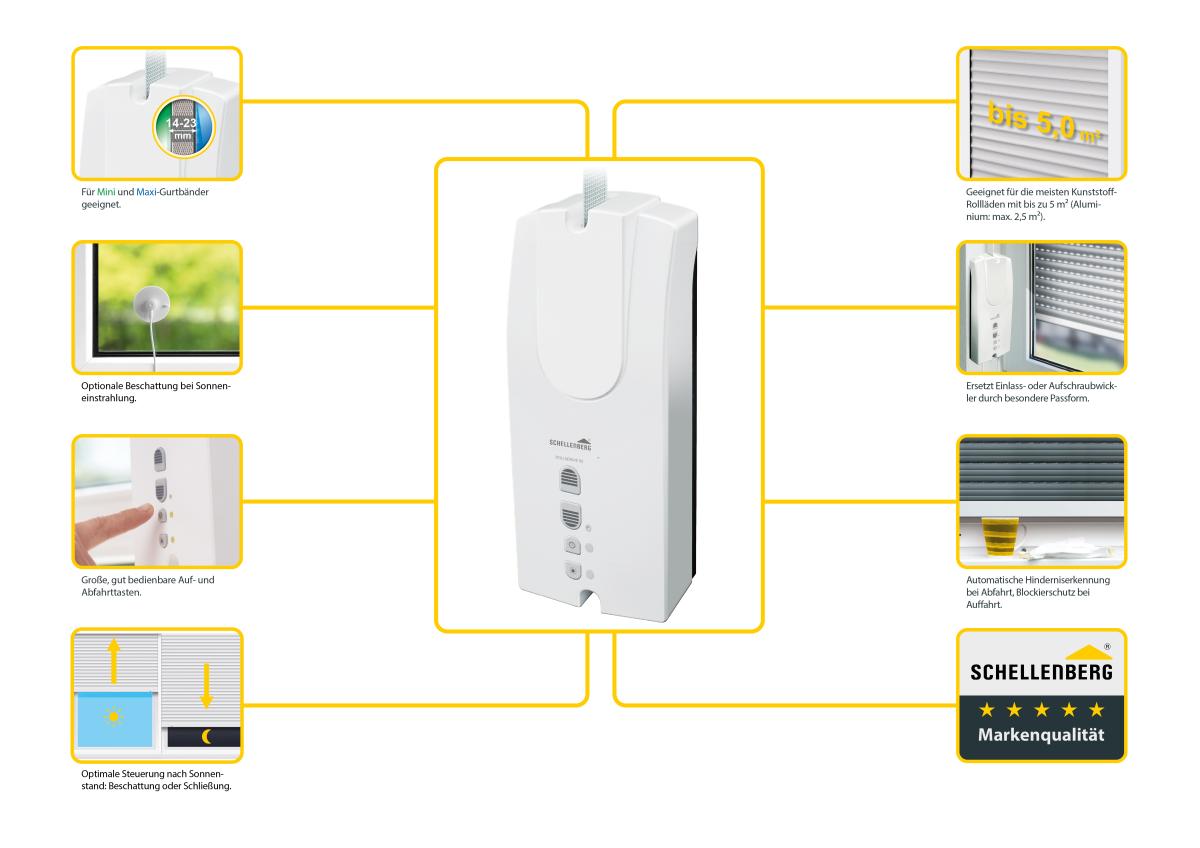

Die Vorteile :
- jederzeit per Knopfdruck oder per Zeitautomatik steuerbar

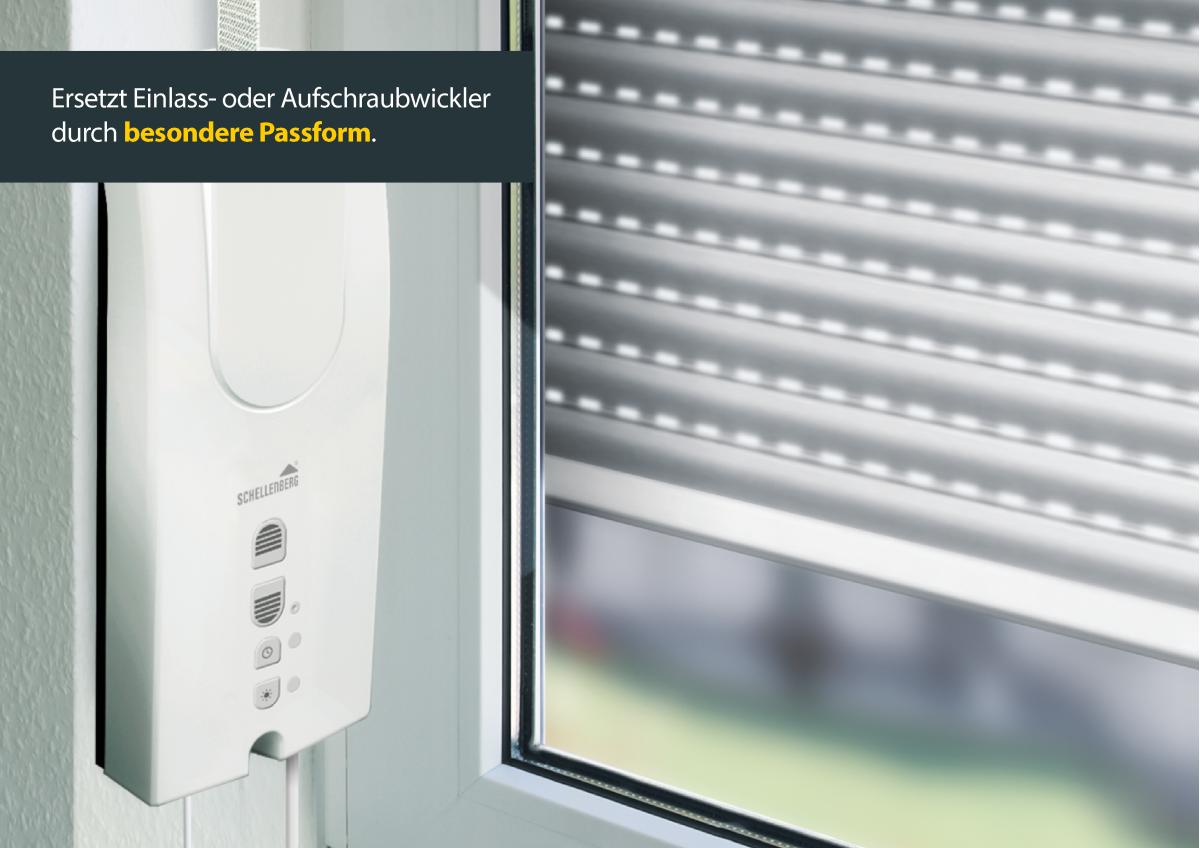

- einfacher Austausch des Einlasswicklers
- hohe Sicherheit: automatische Blockier- und Hinderniserkennung
- einfache Endpunkt-Einstellung per Tastendruck

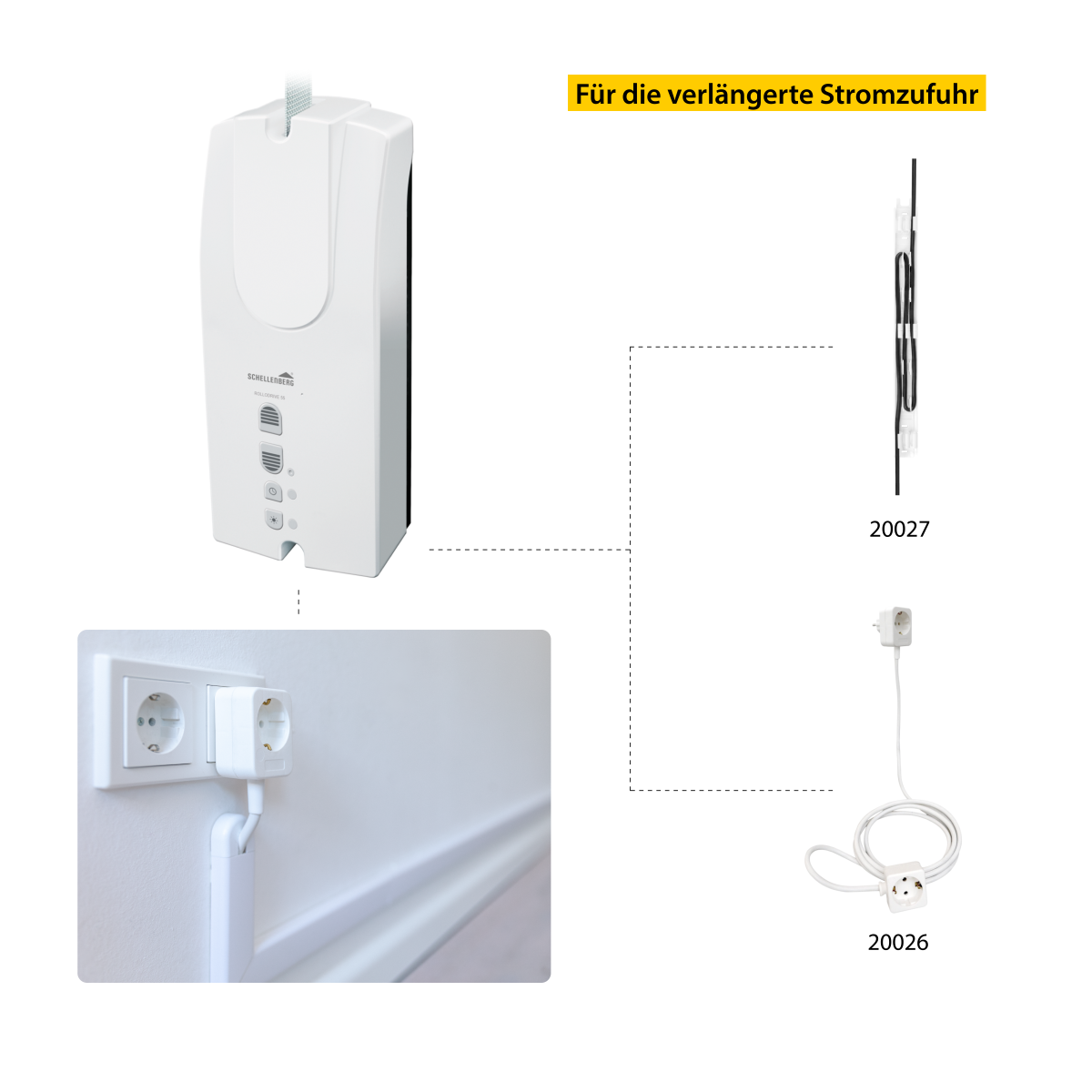

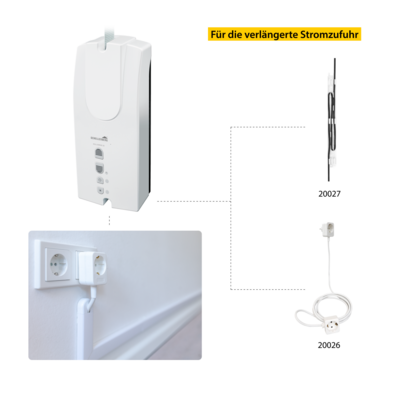

- Stromversorgung über Netzstecker
- TÜV geprüft
Clevere Technik für viel Komfort

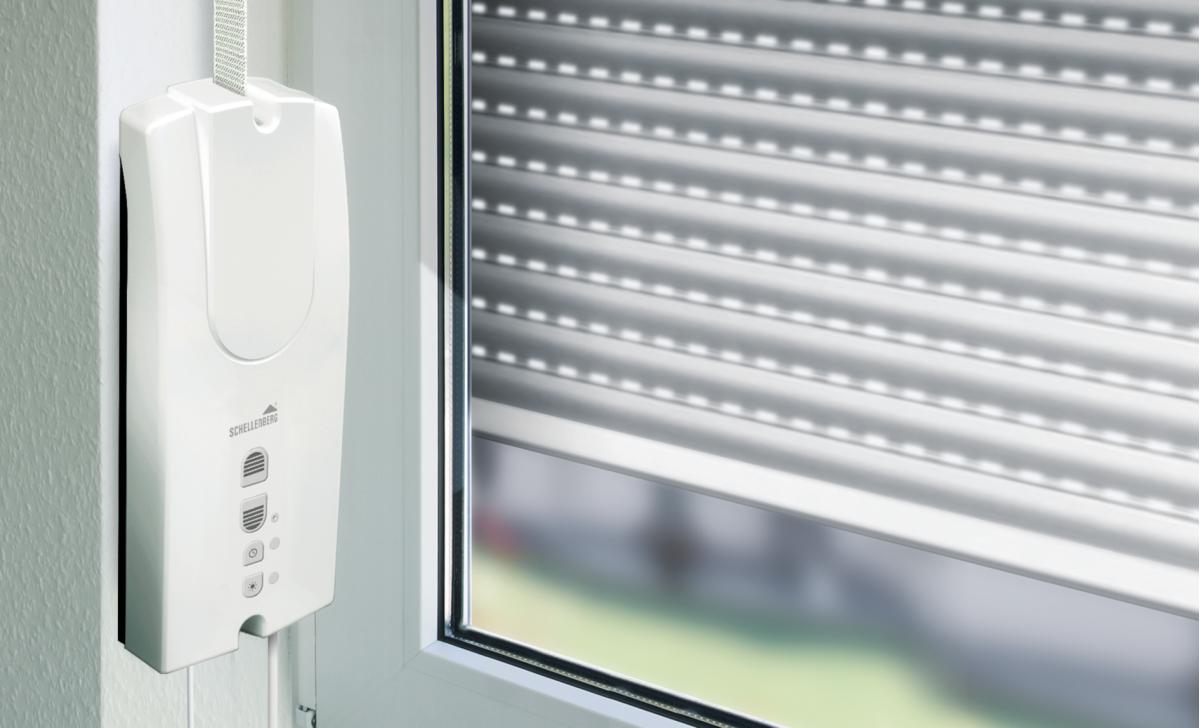

Unser Rollladengurt-Antrieb ROLLODRIVE 55 öffnet und schließt Rollläden vollautomatisch zu programmierten Uhrzeiten oder jederzeit ganz bequem per Knopfdruck. Der 230 V starke Motor arbeitet laufruhig und leise und bewältigt Rollläden bis zu 5 m² Fläche. Die Rollladensteuerung ROLLODRIVE 55 wird per Aufputzmontage auf der Wand oder in der Fensterlaibung angebracht und ist somit zum unkomplizierten Austausch manueller Aufschraub- und Einlasswickler geeignet. Ein Öffnen des Rollladenkastens ist nicht erforderlich. Die Stromversorgung erfolgt über den mitgelieferten Netzstecker, sodass bei der Montage keine Elektroarbeiten anfallen. Ein Pluspunkt des elektrischen Gurtwicklers ist der geringe Stromverbrauch von nur einem Watt im Stand-by-Modus. Da dieser Rollladengurt-Antrieb jederzeit ausgetauscht werden kann, ist er auch ideal für Mieter. Für Sicherheit sorgt die automatische Hindernis- und Blockiererkennung: Sollte der Rollladen auf einen Gegenstand treffen oder vereisen, stoppt der Antrieb sofort. Der Rollladengurtantrieb ist für Gurtbänder Mini und Maxi (14 mm oder 23 mm) geeignet.
Bequem und flexibel

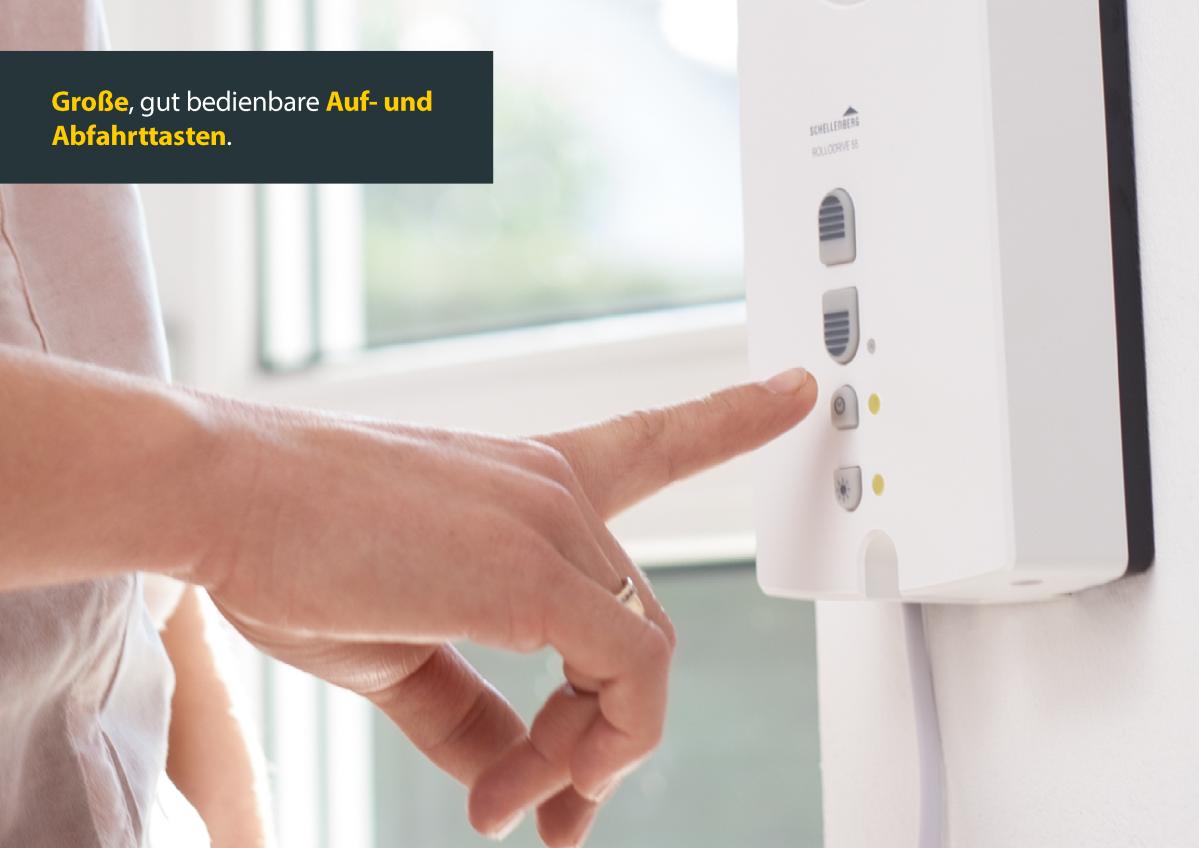

Die Programmierung der komfortablen Zeitautomatik erfolgt an der benutzerfreundlichen Bedieneinheit mithilfe von vier Tasten mit klarer und eindeutiger Zuordnung sowie zwei LEDs zur Funktionsanzeige. Auch die Endpunkteinstellung gelingt bequem per Tastendruck. Bei einem eventuellen Stromausfall bleiben sowohl die Programmdaten als auch die Einstellung der Endlagen auf der Rollladensteuerung gespeichert. Der ROLLODRIVE 55 öffnet und schließt Kunststoff-Rollos bis zu einer Fläche von max. 5,0 m² bzw. Aluminium-Rollos von max. 2,6 m². Dieser Wert kann je nach Material, Bauart und Schwere des Rollladens geringer sein. Maßgebend ist das Gewicht des Rollladens, wenn er komplett heruntergefahren ist. Dieses Gewicht sollte 30,0 kg nicht überschreiten (max. Anfangs-Zuglast: 30,0 kg).
Tipp

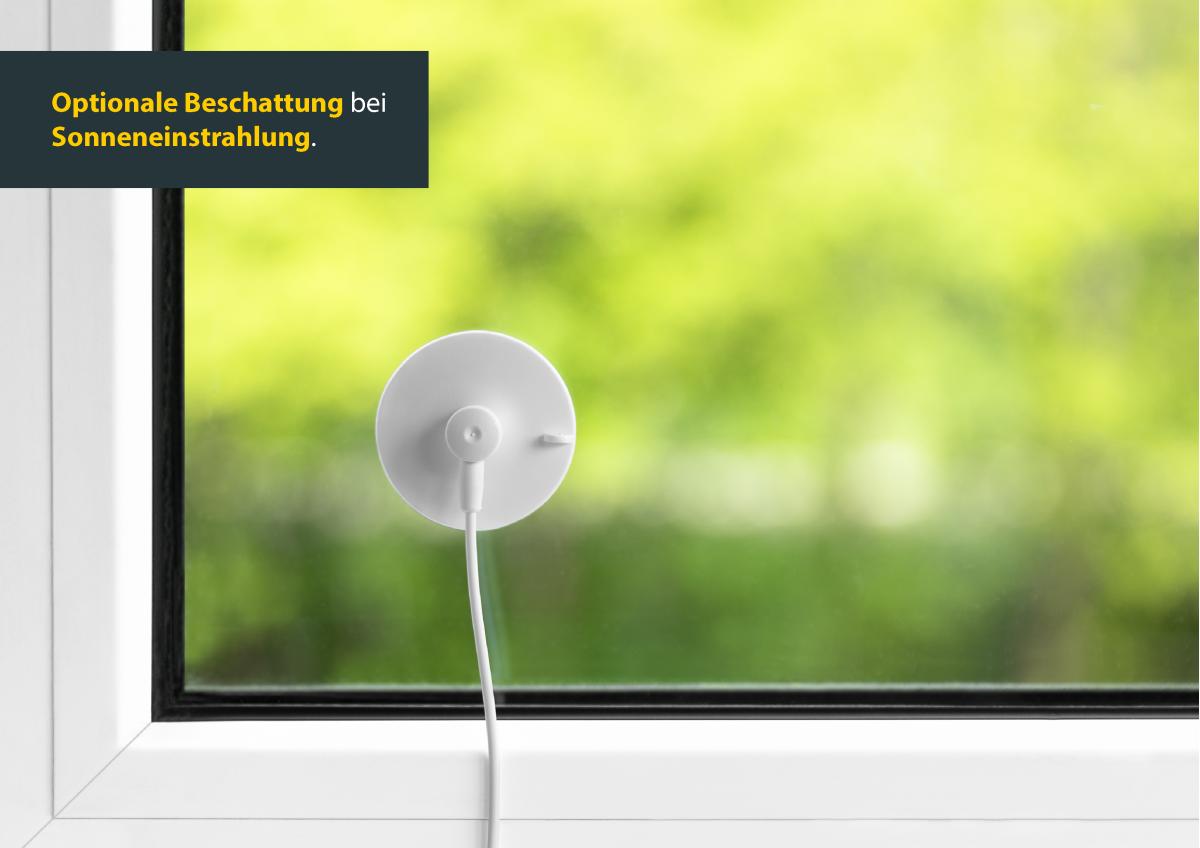

Die ideale Ergänzung für den ROLLODRIVE 55 ist der passende Sonnensensor von Schellenberg (Art.-Nr. 22720). Er steuert elektrische Gurtwickler nach Lichteinfall und sorgt so bei direkter Sonneneinstrahlung für ein angenehmes Raumklima. Zudem schützt er Pflanzen, Möbel und Bodenbeläge vor Hitze und UV-Strahlung. Der Lichtsensor wird einfach mit einem Saugnapf an der Fensterscheibe befestigt und durch ein Kabel mit der Rollladensteuerung verbunden.
Technische Daten
180° schwenkbar
Anfangszuglast max. (kg)
30 kg

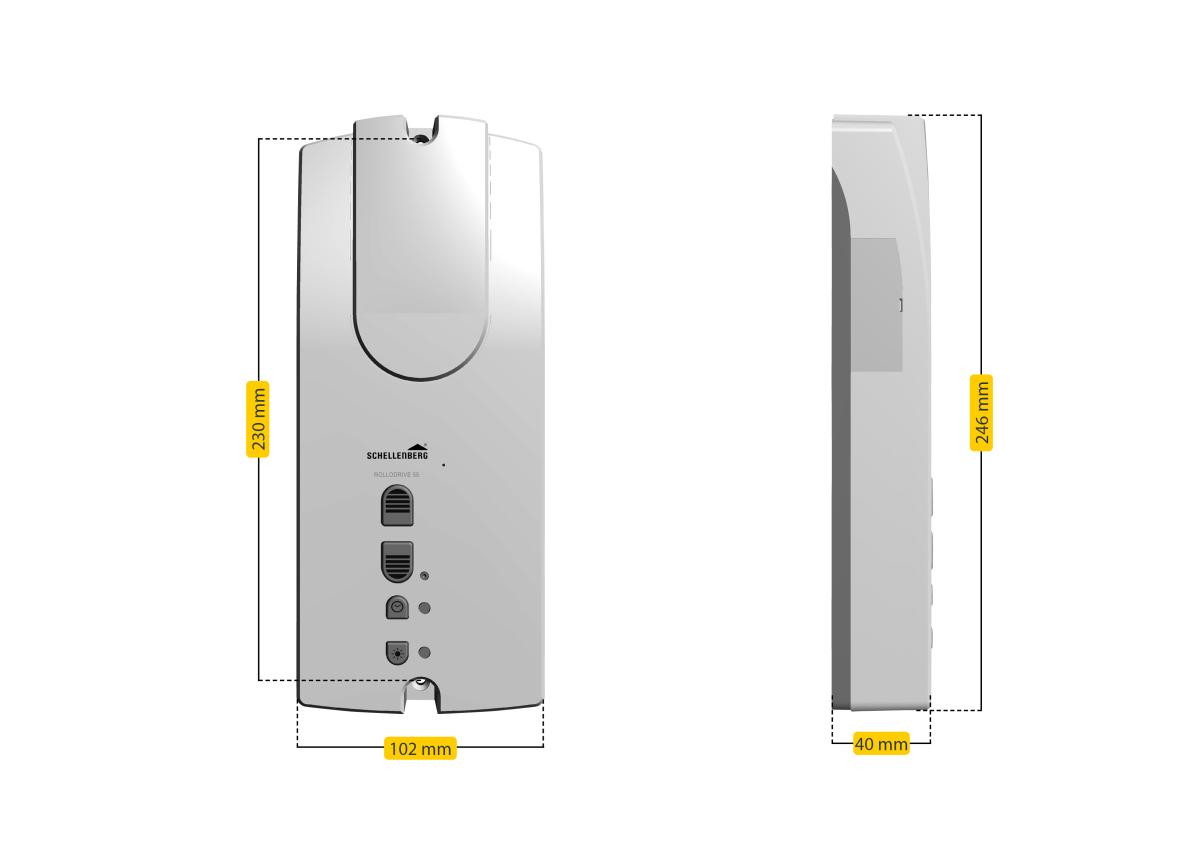

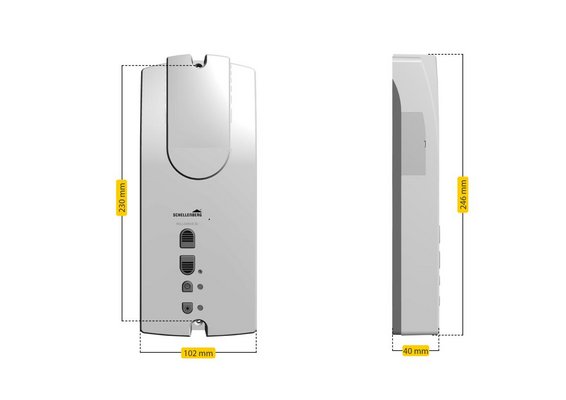

Artikel-Breite
101 mm
Artikel-Farbe
Weiß
Artikel-Höhe
245 mm
Artikel-Material
Kunststoff
Artikel-Tiefe
40 mm

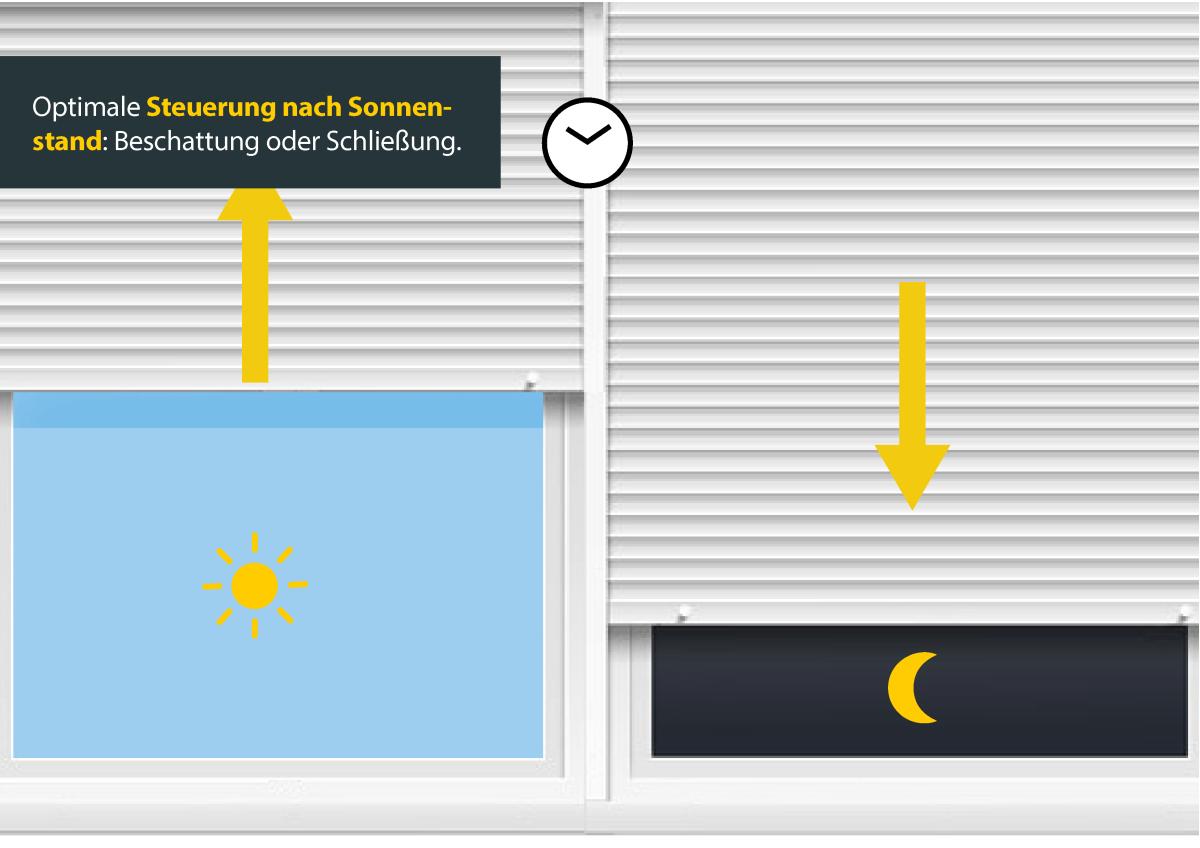

Astro-Funktion
Blockierschutz
Datenerhalt bei Stromausfall
Drehmoment
8 Nm
Drehzahl
36 Min.
EAN
4003971227557
Fläche Rollladen Aluminium max.
2.5 qm
Fläche Rollladen Holz max.
2.5 qm
Fläche Rollladen Kunststoff max.
5 qm
Fläche Rollladen max. (m²)
5 qm
Garantie
2 J.
Gewährleistung 2 Jahre

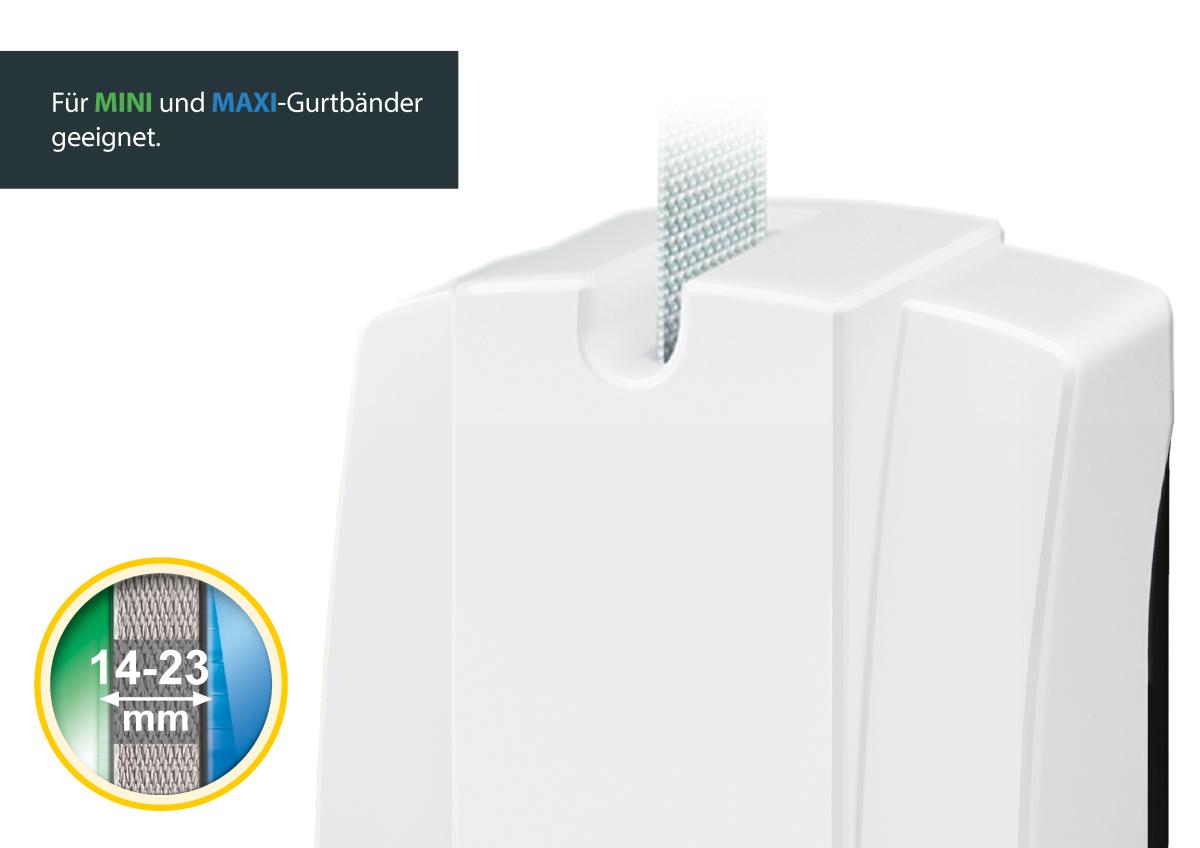

Gurt-Breite (mm)
14 - 23 mm
Gurt-Kapazität (mm)
3000 mm
Gurt-Länge max.
5 m
Gurt-Stärke
1.7 mm
Hinderniserkennung
ideal für Mieter
Kabel-Länge
1.9 m
Konformitätserklärung
Lochabstand variabel (mm)
230 mm
Netzspannung
230 V / 50 Hz
Plug & Play Produkt
Rollladen-System
Mini / Maxi
Schutzart
IP20 - nur für trockene Räume
unverpackt
Urlaubs-Funktion
Wochen- und Tagesprogramm
Zeitautomatik
Montagehinweise
