- Zunächst den Rollladen vollständig schließen.
- Vorhandenen Einlasswickler aus dem Mauerkasten entnehmen und Gurtband vorsichtig abwickeln. Sicherheitshinweis: Die Federtrommel des Wicklers steht unter Spannung, daher besteht Verletzungsgefahr. Bitte während des Ausbaus Handschuhe tragen!
- Gurtband gemäß der Anleitung in den elektrischen Gurtwickler einfädeln.
- Netzkabel am Gurtwickler befestigen.

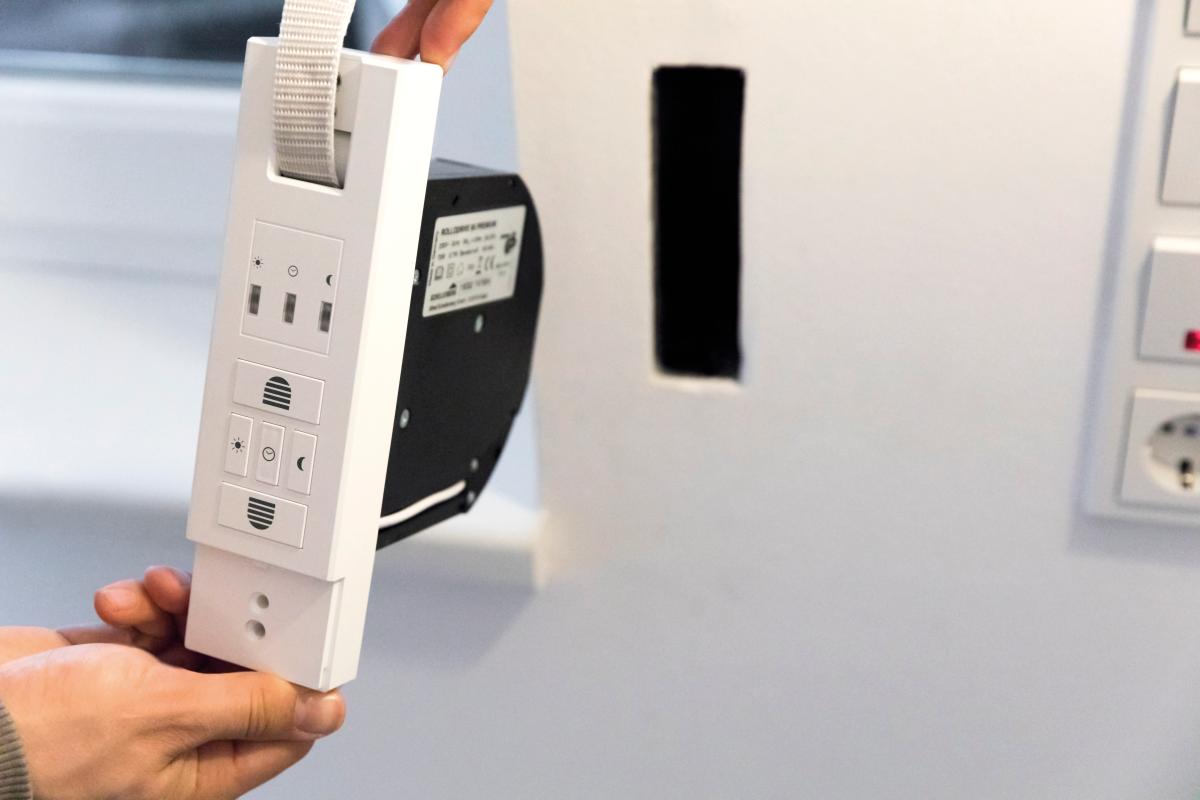

- Gurtwickler-Einheit in den Mauerkasten einsetzen und anschrauben.
- Netzteil in die Steckdose stecken.
- Endpunkte für die Rollladen-Öffnung und -Schließung über das Bedienfeld festlegen.
- Automatikbetrieb programmieren.
- Elektrischen Gurtwickler in Betrieb nehmen.
- Hinweis: Der Gurtwickler arbeitet nur bei unbeschädigtem Gurtband optimal - deswegen bitte abgegriffene oder fransige Gurtbänder am besten zusammen mit dem elektrischen Gurtwickler austauschen. Passende Rollladengurte gibt es in der Rubrik Rollladen-Zubehör.
- Startseite
- Rollladenantriebe
- Elektrische Gurtwickler
- Gurtwickler Unterputz
- ROLLODRIVE 65 STANDARD, Rollladengurt-Antrieb
Art.Nr.
22765

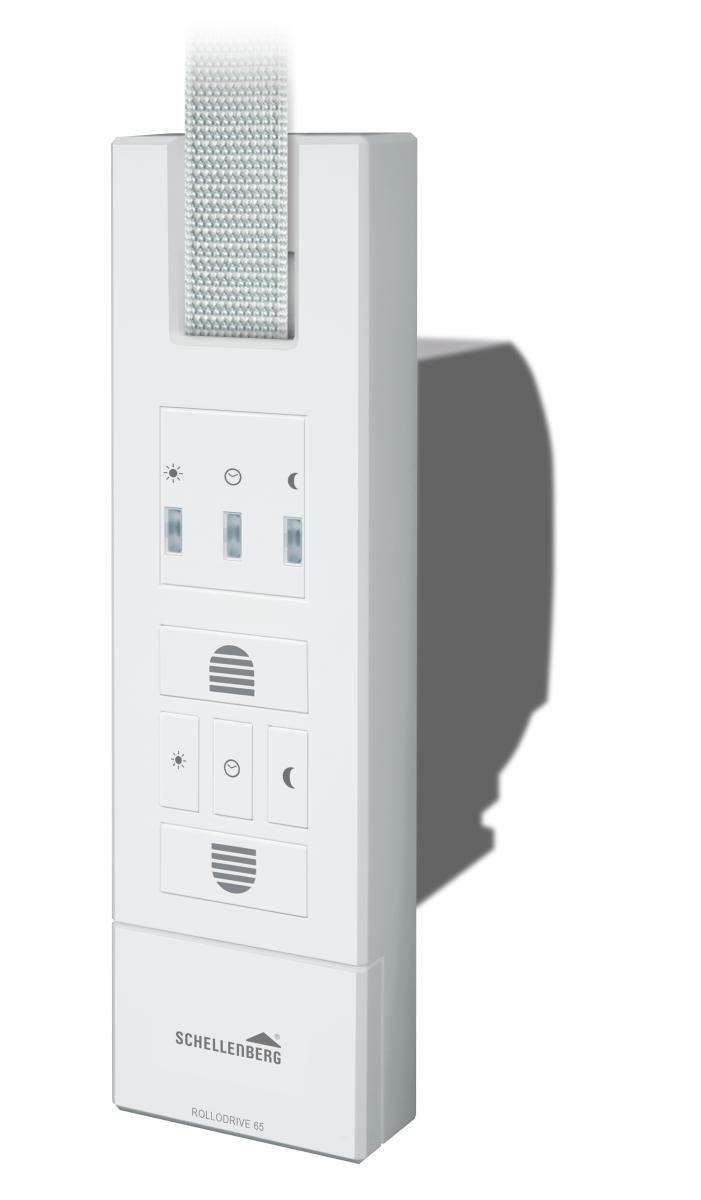

Rollladengurt-Antrieb ROLLDRIVE 65 STANDARD
Komfort und Sicherheit im Handumdrehen

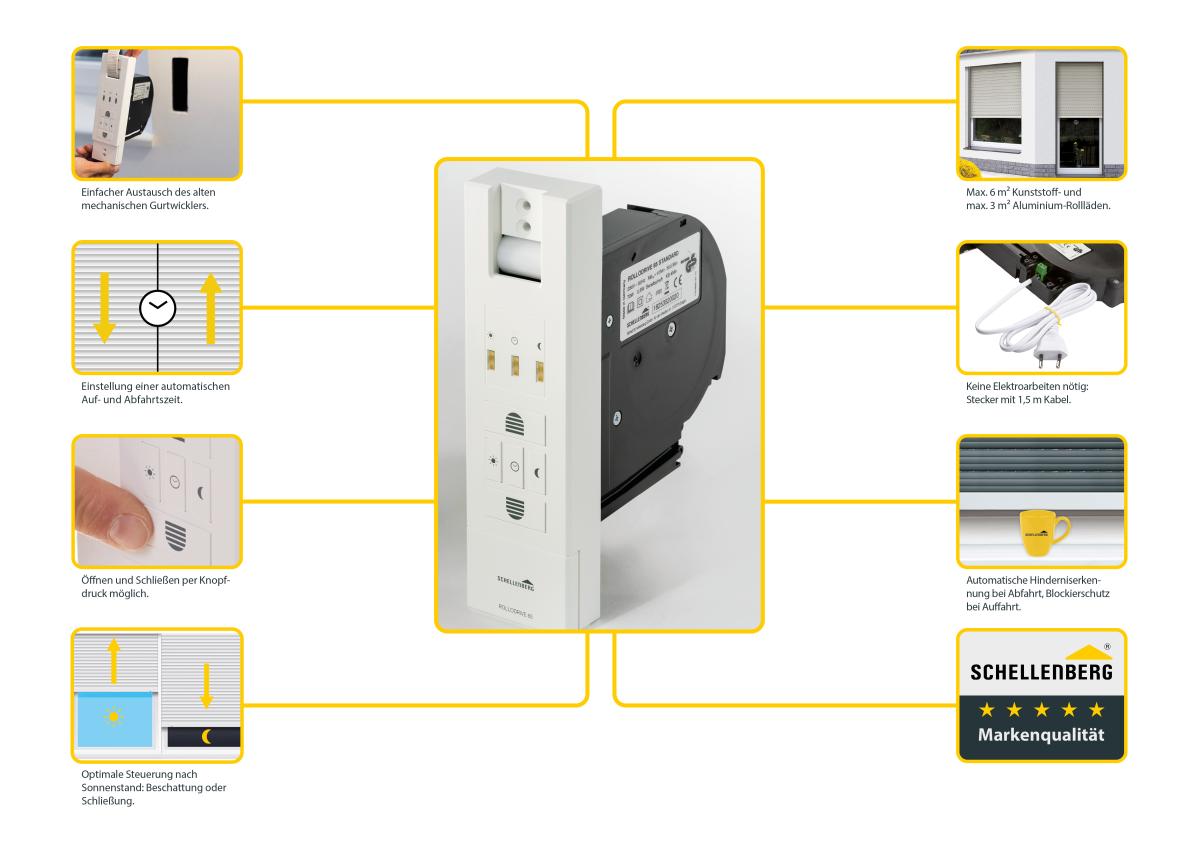

Die Vorteile :

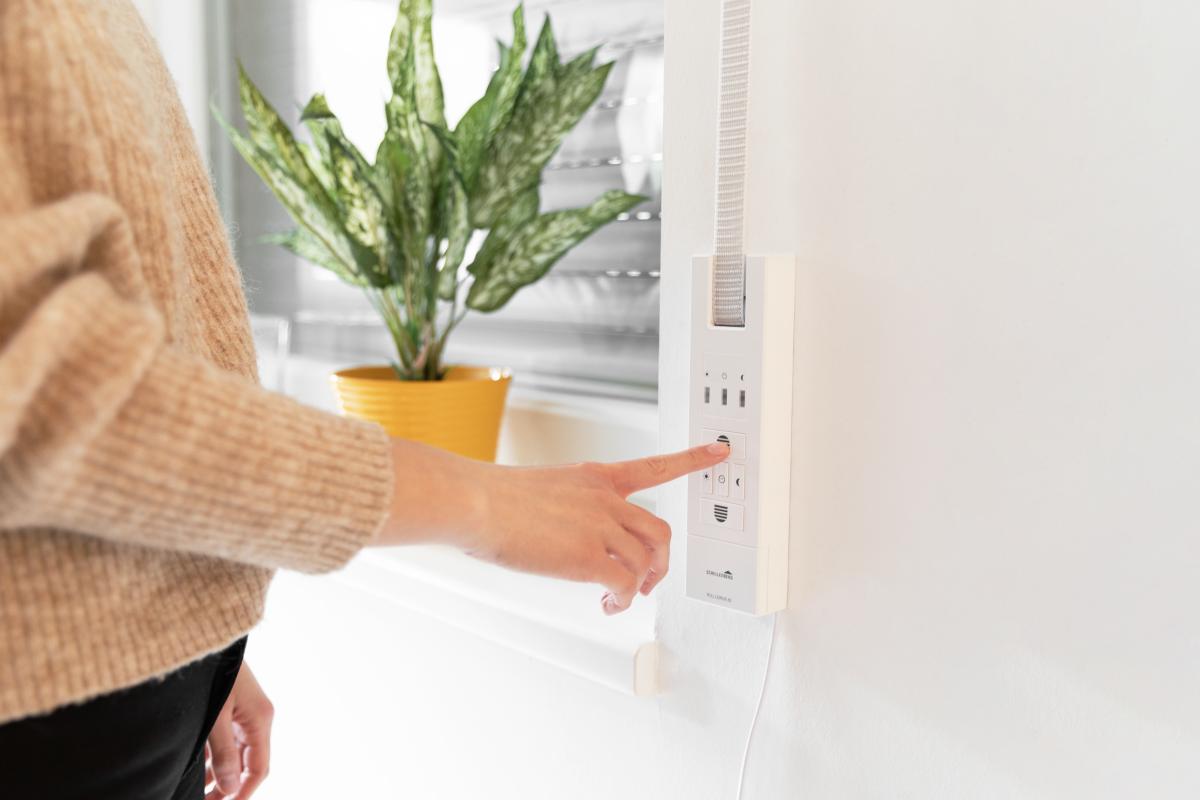

- jederzeit per Knopfdruck oder Zeitautomatik steuerbar
- einfacher Austausch des Einlasswicklers
- hohe Sicherheit: automatische Blockier- und Hinderniserkennung
- einfache Endpunkt-Einstellung per Tastendruck

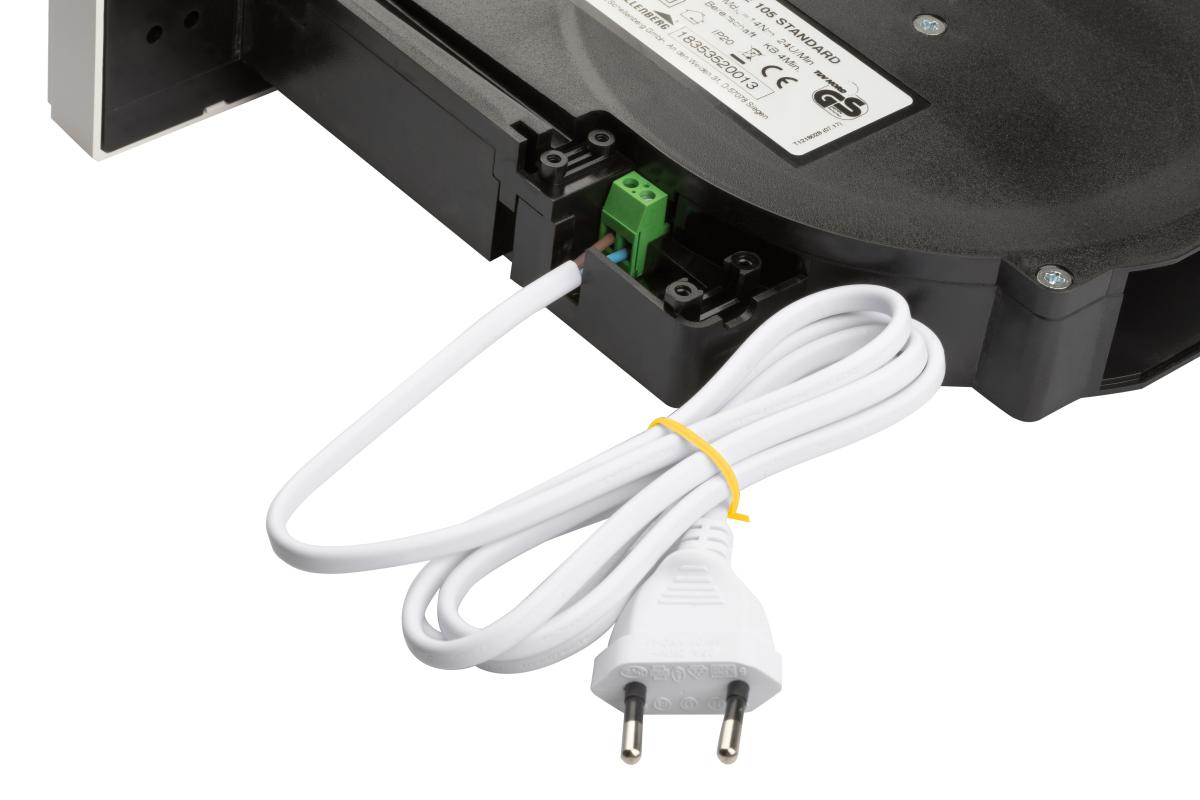

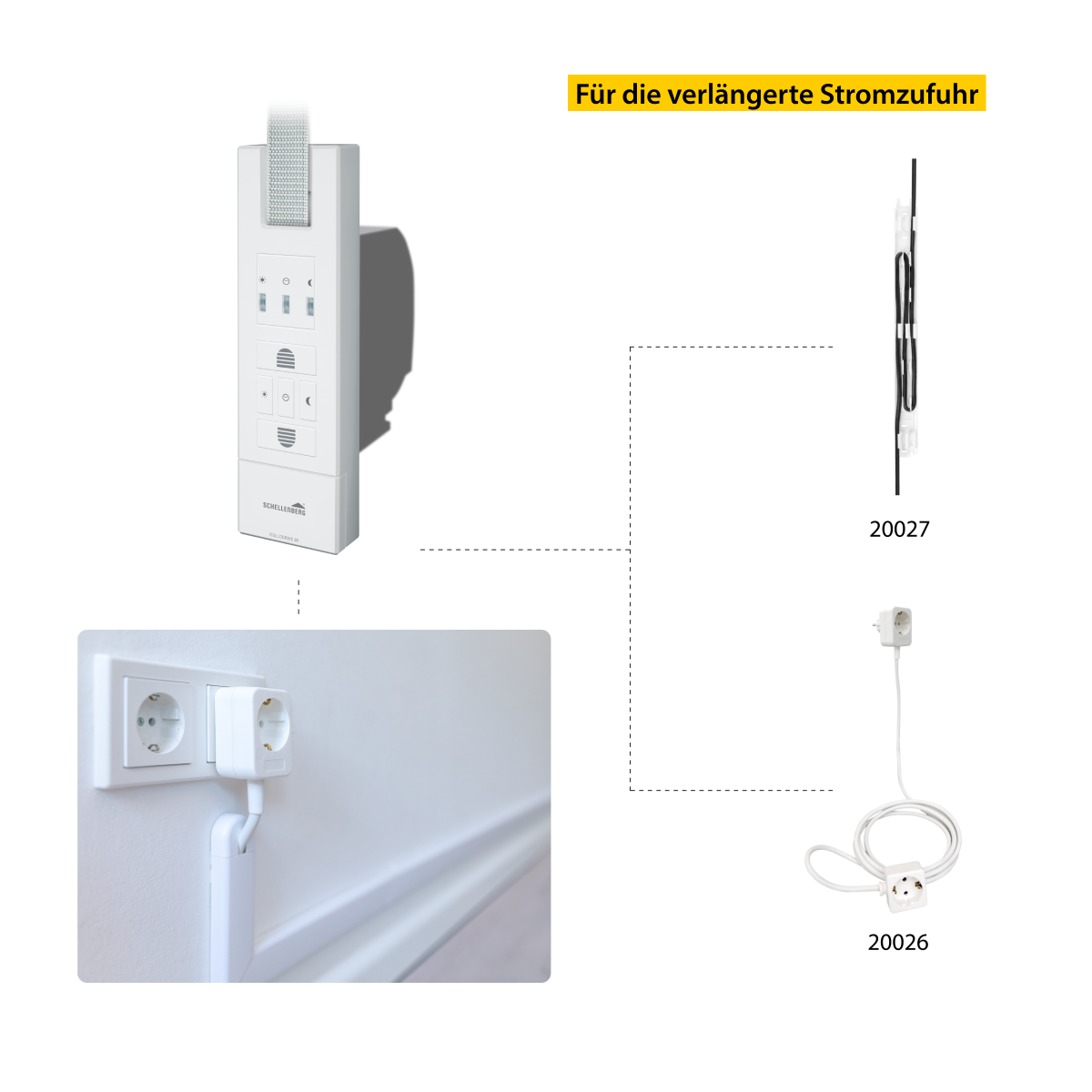

- Stromversorgung über Netzstecker
- TÜV geprüft
Clevere Technik für viel Komfort
Der Rollladengurt-Antrieb ROLLODRIVE 65 STANDARD öffnet und schließt Rollläden automatisch zu programmierten Uhrzeiten oder jederzeit ganz bequem per Knopfdruck. Durch sein geschlossenes Getriebe arbeitet er leise und laufruhig und bewältigt Rollläden bis zu 6,0 m² Fläche. Die Steuerung wird per Unterputzmontage in den Mauerkasten eingebaut und ist sowohl für Neubauten als auch zum unkomplizierten Austausch vorhandener manueller Einlasswickler geeignet. Ein Öffnen des Rollladenkastens ist bei der Montage nicht erforderlich. Die Stromversorgung erfolgt über den mitgelieferten Netzstecker. Um das Zuhause auch bei Abwesenheit bewohnt wirken zu lassen, ist der Automatikmodus ideal, der den Rollladen zu festgelegten Zeiten auf- oder abfahren lässt. Die nutzerfreundliche Programmierung der Zeitautomatik erfolgt bequem über fünf große Tasten mit klarer und eindeutiger Zuordnung - die Funktionsanzeige durch 3 LEDs. Alle Einstellungen bleiben bei einem eventuellen Stromausfall auf der Steuerung gespeichert.
Bequem und flexibel
Da sich der ROLLODRIVE 65 STANDARD schnell ein- und ausbauen lässt, ist er ideal für Mieter. Für Sicherheit sorgt die automatische Hindernis- und Blockiererkennung, die ein sofortiges Stoppen veranlasst. Der Antrieb kann Kunststoff-Rollos bis zu einer Fläche von max. 6,0 m² bzw. Holz- oder Aluminium-Rollos von max. 3,0 m² öffnen und schließen. Dieser Wert kann je nach Material, Bauart und Schwere des Rollladens variieren - maßgebend ist das Gewicht des Rollladens, wenn er komplett heruntergefahren ist. Dieses Gewicht sollte 45,0 kg nicht überschreiten (max. Anfangs-Zuglast: 45,0 kg).
Bequem und flexibel
Die ideale Ergänzung für den ROLLDRIVE 65 STANDARD ist der passende Sonnensensor von Schellenberg (Art.-Nr. 22720). Er steuert elektrische Gurtwickler nach Lichteinfall und sorgt so bei direkter Sonneneinstrahlung für ein angenehmes Raumklima. Zudem schützt er Pflanzen, Möbel und Bodenbeläge vor Hitze und UV-Strahlung. Der Lichtsensor wird einfach mit einem Saugnapf an der Fensterscheibe befestigt und durch ein Kabel mit der Rollladensteuerung verbunden.
Technische Daten
180° schwenkbar
Anfangszuglast max. (kg)
45 kg

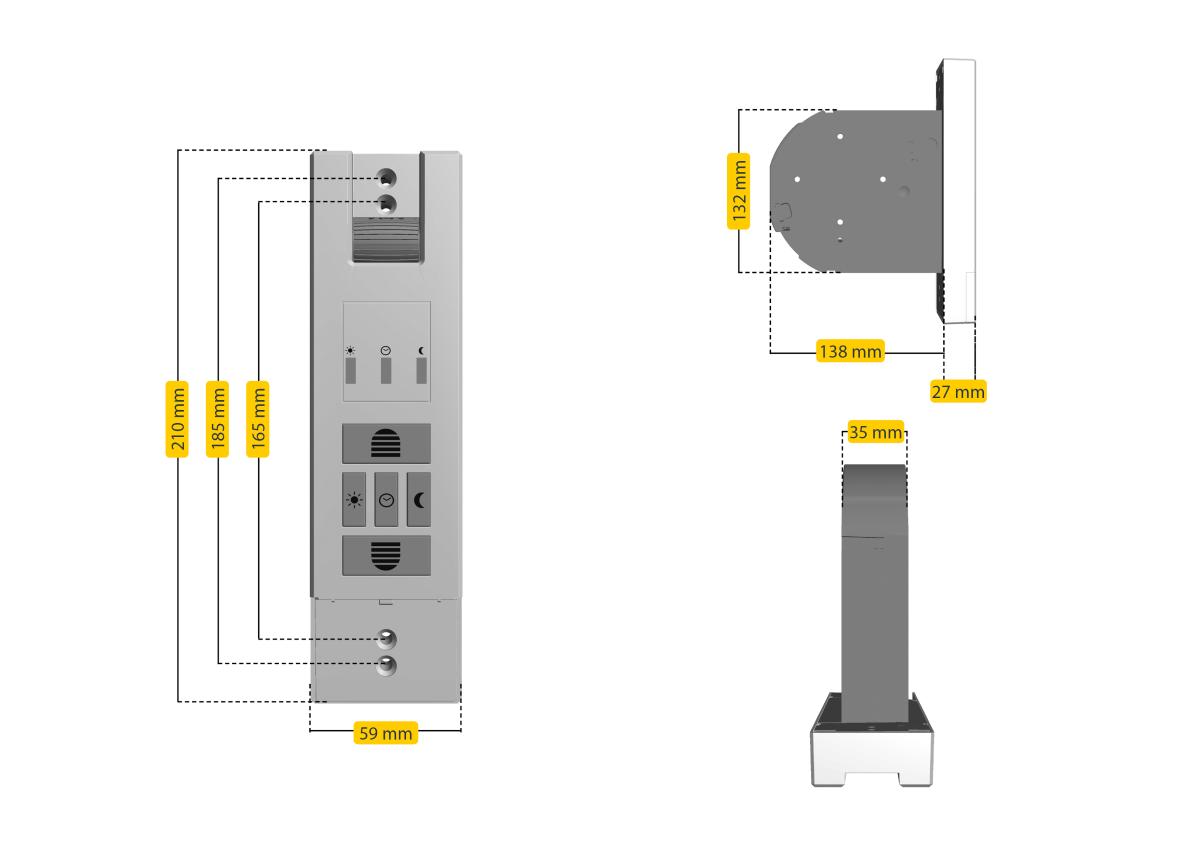

Artikel-Breite
59 mm
Artikel-Farbe
Weiß
Artikel-Höhe
210 mm
Artikel-Tiefe
27 mm
Astro-Funktion
Blockierschutz
Datenerhalt bei Stromausfall
Drehmoment
10 Nm
Drehzahl
30 Min.
EAN
4003971227656
Einbau-Breite
35 mm
Einbau-Höhe
132 mm
Einbau-Tiefe
138 mm
Fläche Rollladen Aluminium max.
3 qm
Fläche Rollladen Holz max.
3 qm
Fläche Rollladen Kunststoff max.
6 qm
Fläche Rollladen max. (m²)
6 qm
Garantie
2 J.
Gewährleistung 2 Jahre
Gurt-Breite (mm)
23 mm
Gurt-Kapazität (mm)
4500 mm
Gurt-Länge max.
6.2 m
Gurt-Stärke
1.7 mm
Hinderniserkennung
ideal für Mieter
Kabel-Länge
1.5 m
Konformitätserklärung
Lochabstand variabel (mm)
165 oder 185 mm
Montageart
Unterputz
Netzspannung
230 V / 50 Hz
Plug & Play Produkt
Rollladen-System
Maxi
Schutzart
IP20 - nur für trockene Räume
unverpackt
Urlaubs-Funktion
Wochen- und Tagesprogramm
Zeitautomatik
Montagehinweise
