- Den Rollladen vollständig schließen.
- Den Rollladengurt bis zum Anschlag aus dem Gehäuse des alten Gurtwicklers ziehen und dort abschneiden.
- Das alte Gurtwickler-Gehäuse entfernen.
- Den neuen Gurtwickler an der Wand oder am Tür- bzw. Fensterrahmen montieren.

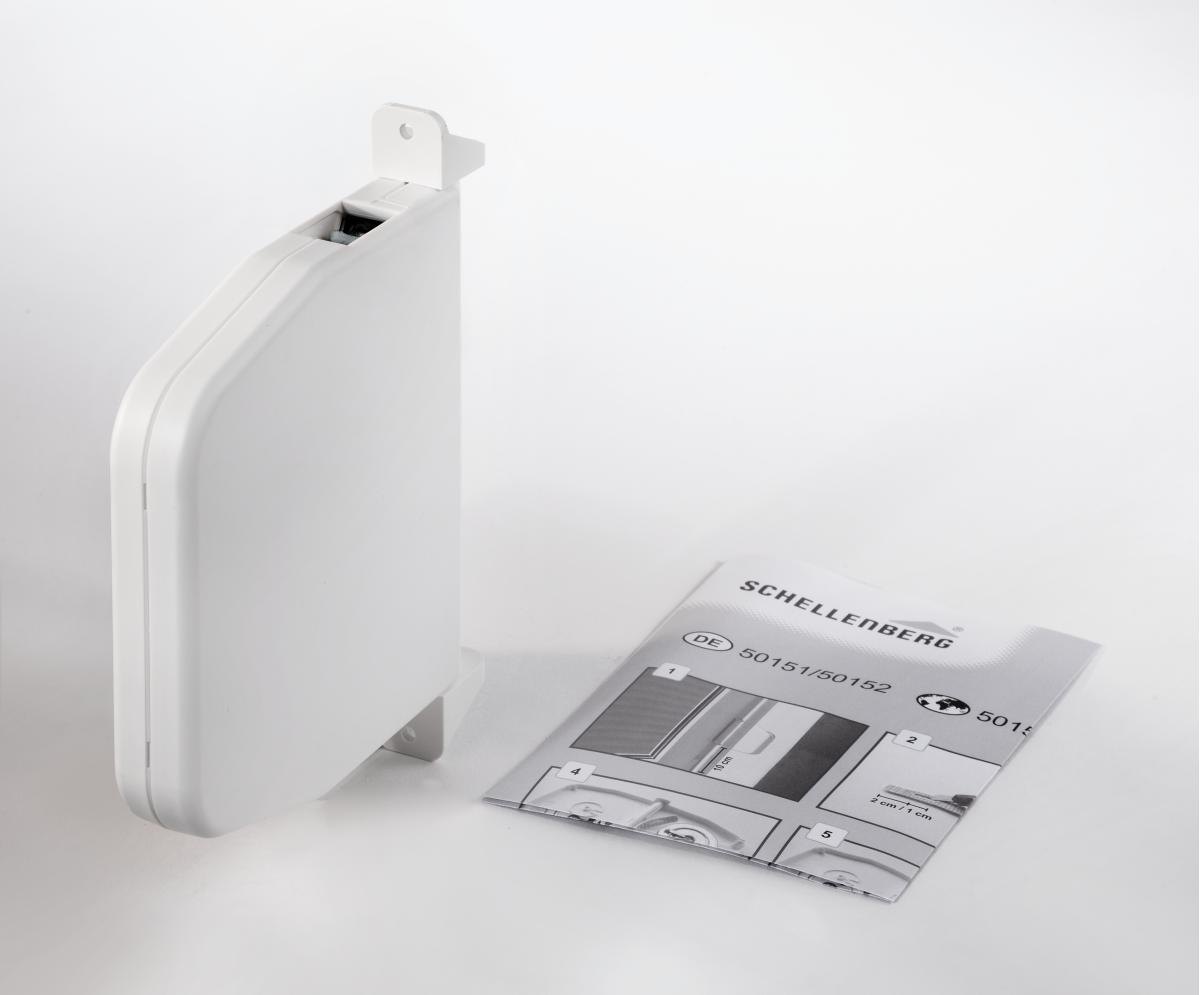

- Den Gurtwickler öffnen und den Rollladengurt an der Federtrommel befestigen. Hinweis: Zum Einziehen des Rollladengurtes in den Gurtwickler die separate Montageanleitung im Lieferumfang beachten!
- Die Sicherung der Federtrommel vorsichtig lösen und den Rollladengurt langsam aufrollen lassen
- Den Gurtwickler schließen.
- Startseite
- Rollläden
- Rollladenzubehör
- Aufschraubwickler
- Aufschraubwickler MINI aufklappbar, weiß
Art.Nr.
50151

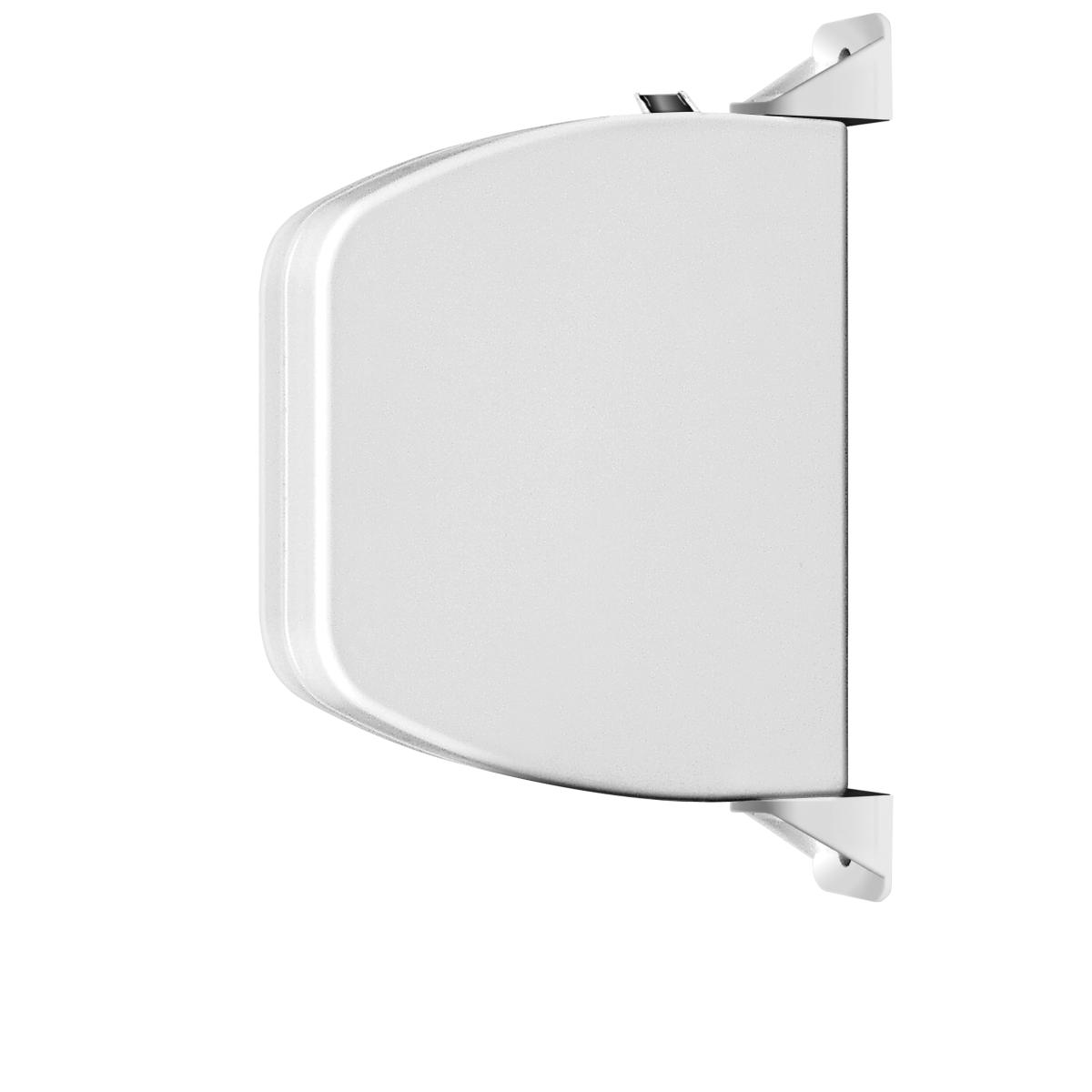

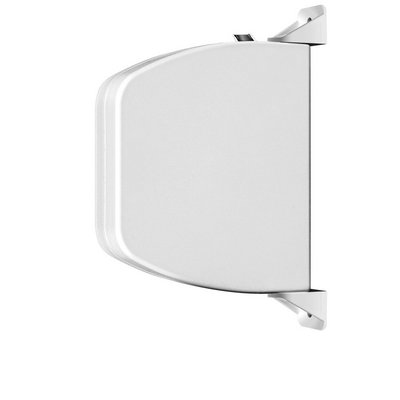

Aufschraubwickler aufklappbar, MINI, weiß
Robust und praktisch

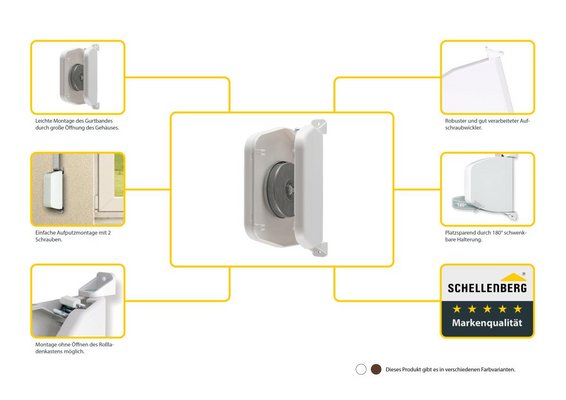

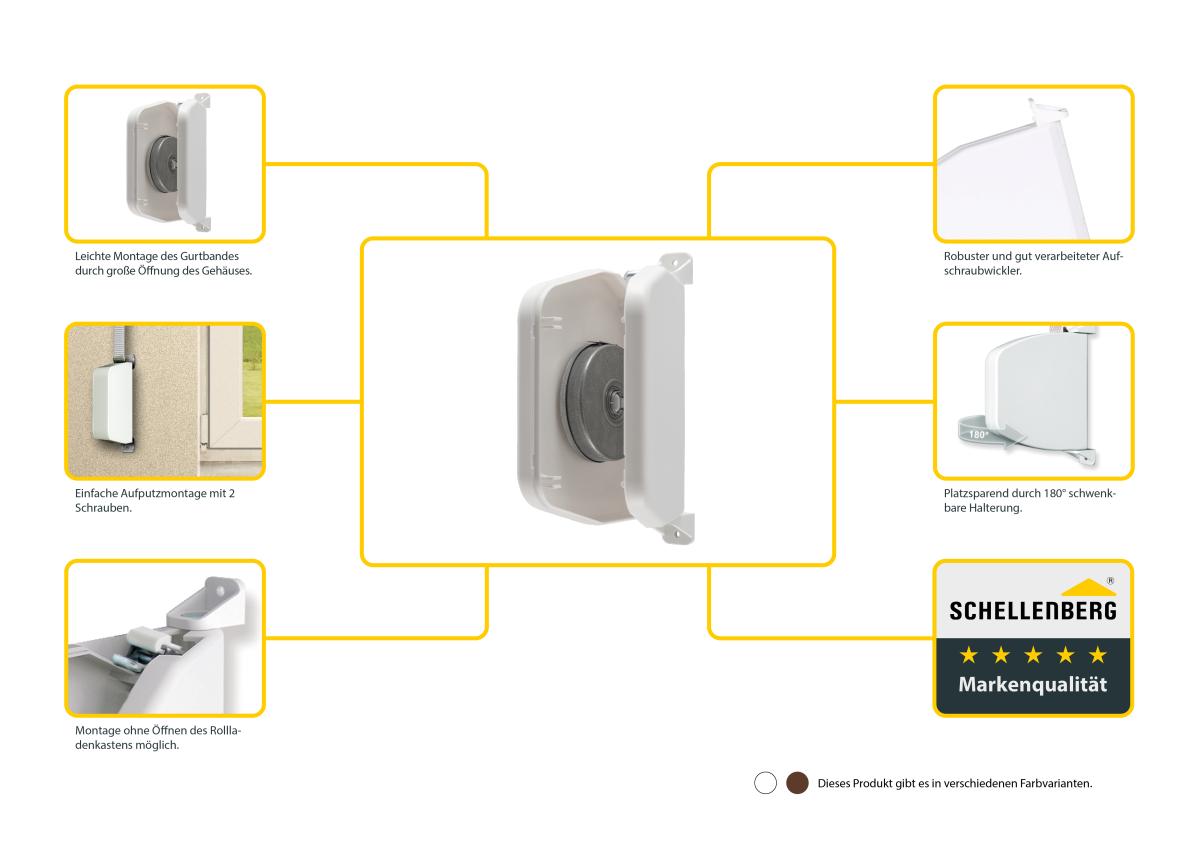

Die Vorteile :
- aufklappbarer Aufschraubwickler zur Aufputz-Montage an der Wand
- einfache Montage ohne Öffnen des Rollladenkastens
- passend zum Schellenberg Rollladen-System MINI (Gurtbreite 14 mm)

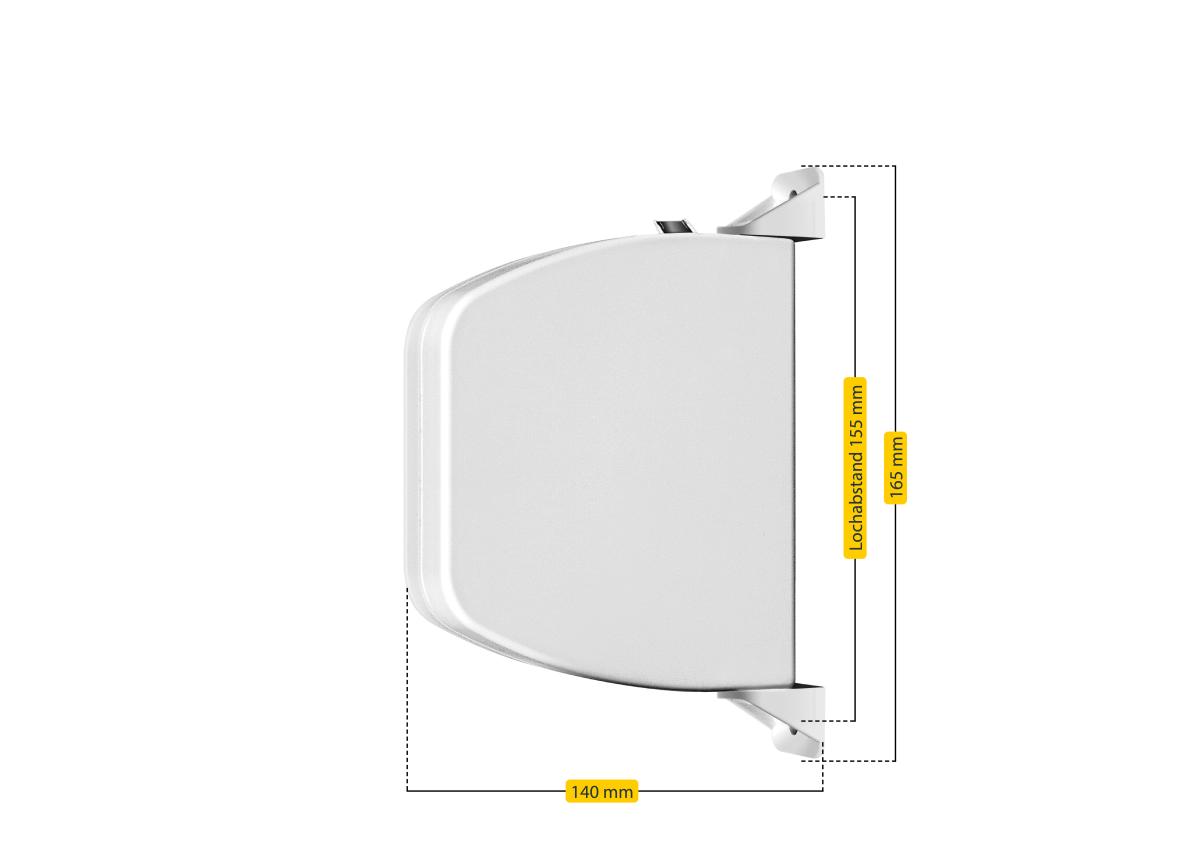

- Lochabstand: 155 mm, Maße: 25 x 165 x 140 mm

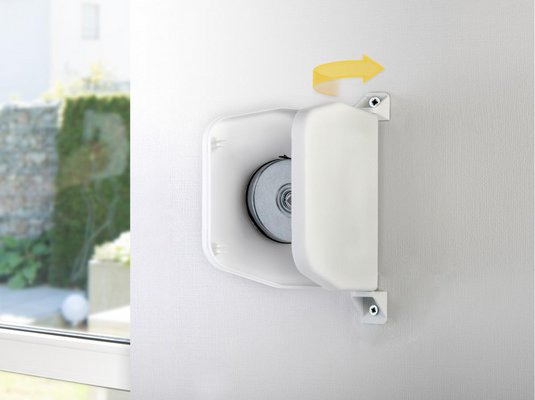

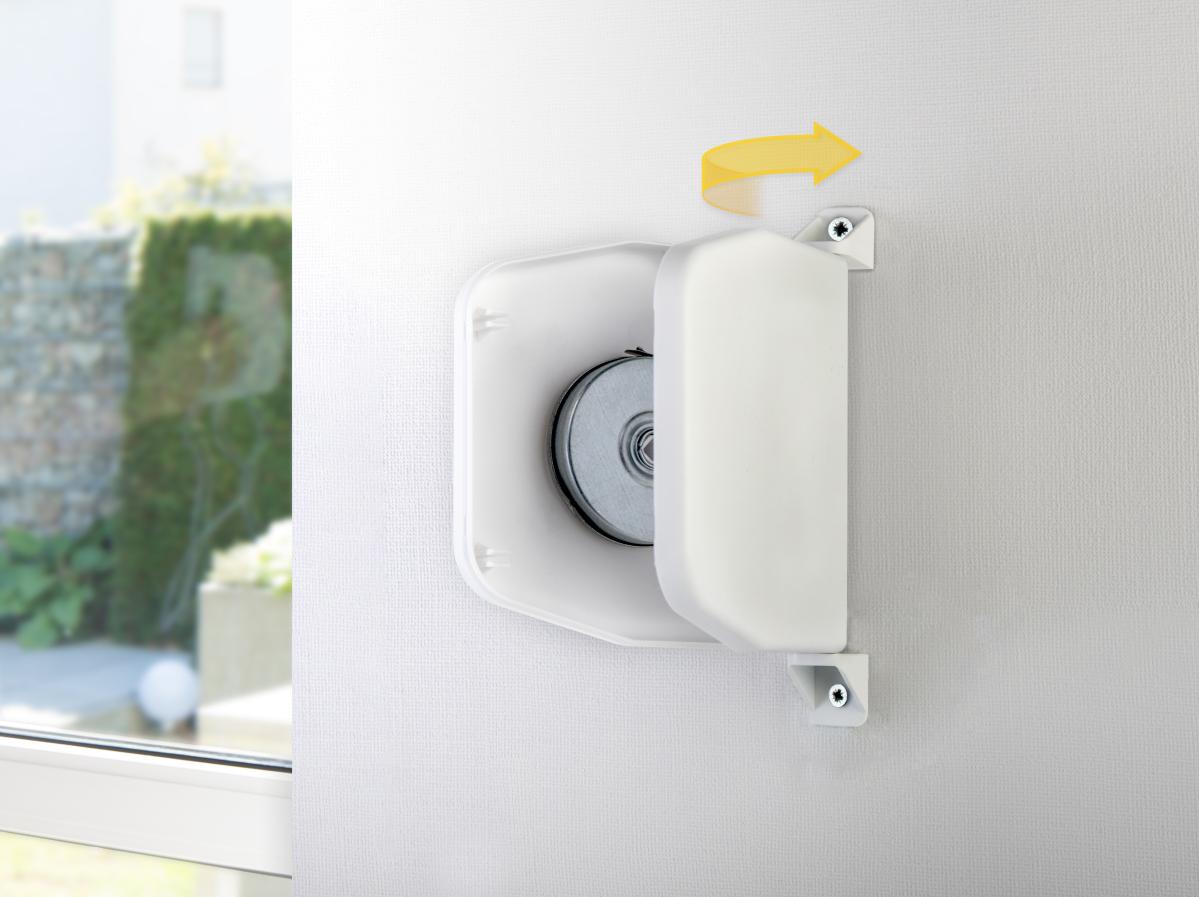

- um 180° schwenkbar
- Farbe: weiß
Schnell montiert - leicht bedient

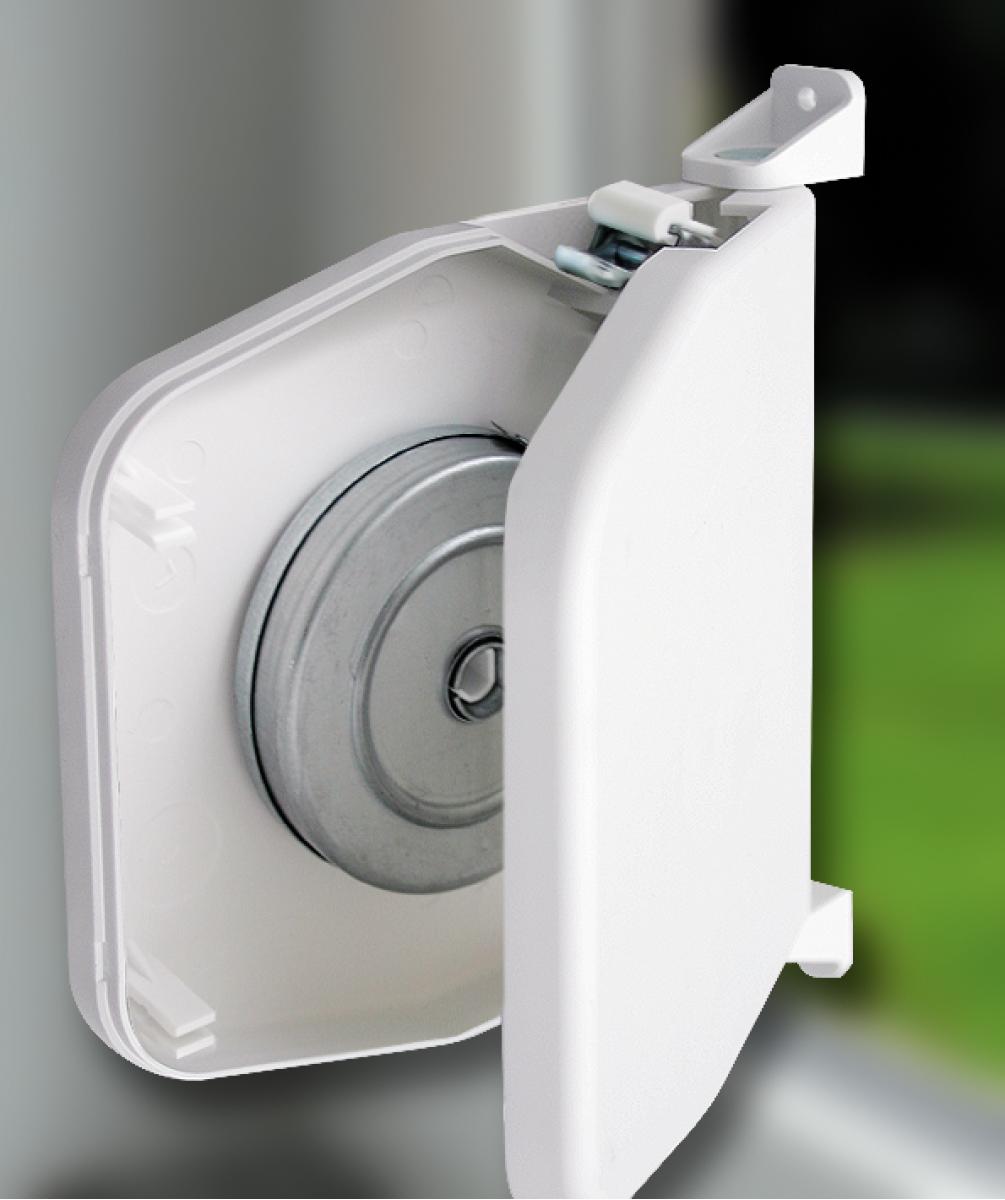

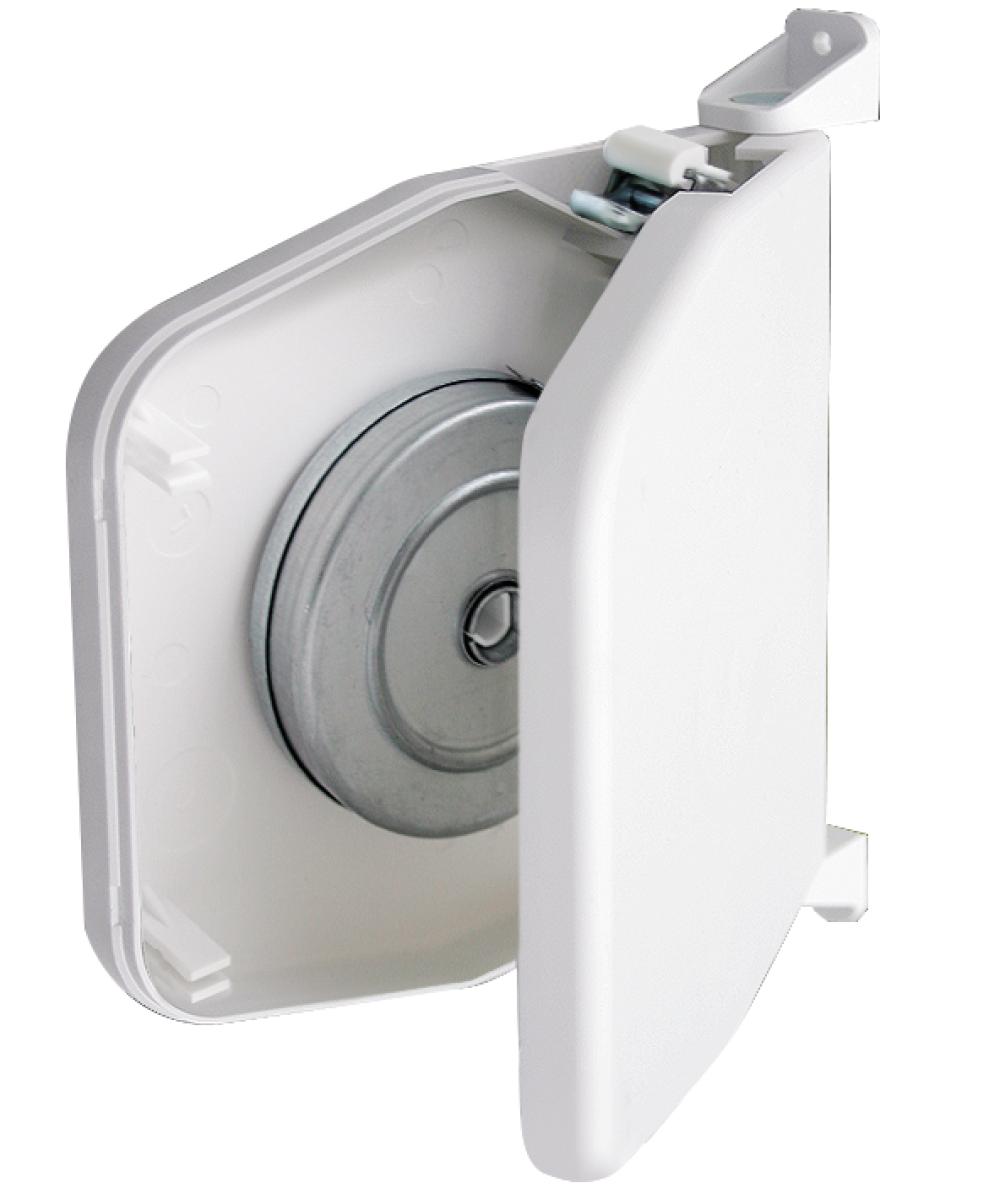

Der stabile Aufschraubwickler MINI von Schellenberg kann um 180° geschwenkt werden, ist aufklappbar und ermöglicht so eine einfache Montage ohne Öffnen des Rollladenkastens. Er wird bequem auf der Wand, dem Tür- oder Fensterrahmen angebracht. Der Lochabstand zur Befestigung beträgt 15,5 cm. Dieser Aufschraubwickler wird ohne Rollladengurt geliefert und eignet sich ideal, um den vorhandenen Rollladengurt weiterzuverwenden. Da sich der Gurtwickler aufklappen lässt, gelingt das Anbringen des Gurtes an der Federdose ganz einfach. Rollladengurte mit einer Länge bis 5,0 m und einer Gurtbreite von 14 mm finden in dem Gehäuse problemlos Platz.
Technische Daten
180° schwenkbar
Artikel-Breite
22 mm
Artikel-Farbe
Weiß
Artikel-Höhe
165 mm
Artikel-Material
Kunststoff-Stahl-Verbindung
Artikel-Tiefe
140 mm
aufklappbar
Durchmesser Achtkantwelle
40 mm
EAN
4003971501510
Garantie
2 J.
Gewährleistung 2 Jahre
Gurt-Breite (mm)
14 mm
Gurt-Kapazität (mm)
5000 mm
inkl. Gurt
Konformitätserklärung
Lochabstand variabel (mm)
155 mm
Menge Inhalt
1
Montageart
Aufputz
Rollladen-System
Mini
unverpackt
Montagehinweise
