- Gurtscheibe auf die Walzenhülse schieben.
- Gurtscheibe auf der Achtkantwelle so postieren, dass sie in einer geraden Linie zur Gurtführung steht.
- Gurtscheibe mit Schraube befestigen (Schraube nicht im Lieferumfang enthalten).
- Achtkantwelle an den Wandlägern anbringen.
- Rollladengurt am oberen Ende lochen.
- SCHELLENBERG TIPP: Das Loch sollte auf den Gurthaken der Gurtscheibe passen. Es sollte aber nicht so groß sein, dass der Gurt vom Gurthaken rutscht.
- Rollladengurt an dem Gurthaken der Gurtscheibe einhängen.
- Rollladengurt durch Drehen der Achtkantwelle aufwickeln.
- Startseite
- Rollläden
- Rollladenzubehör
- Gurtscheiben

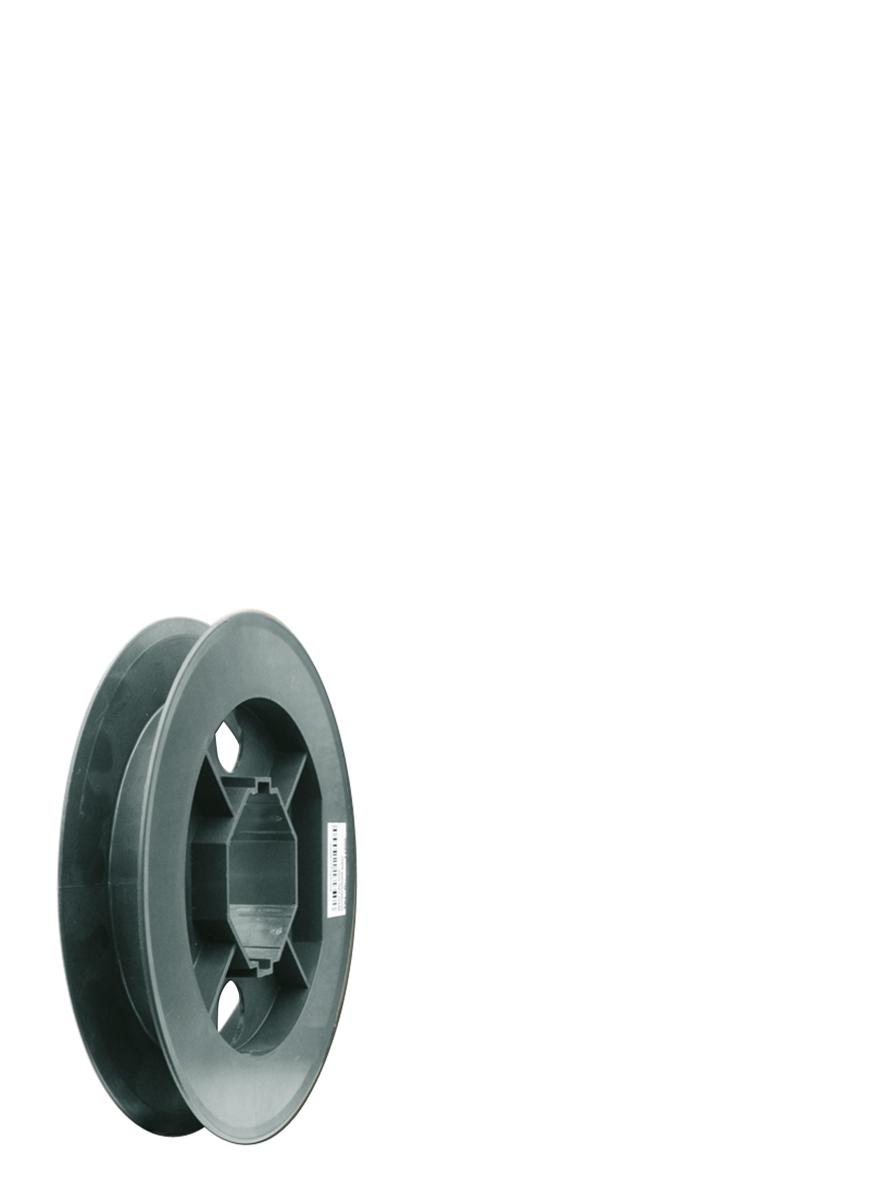

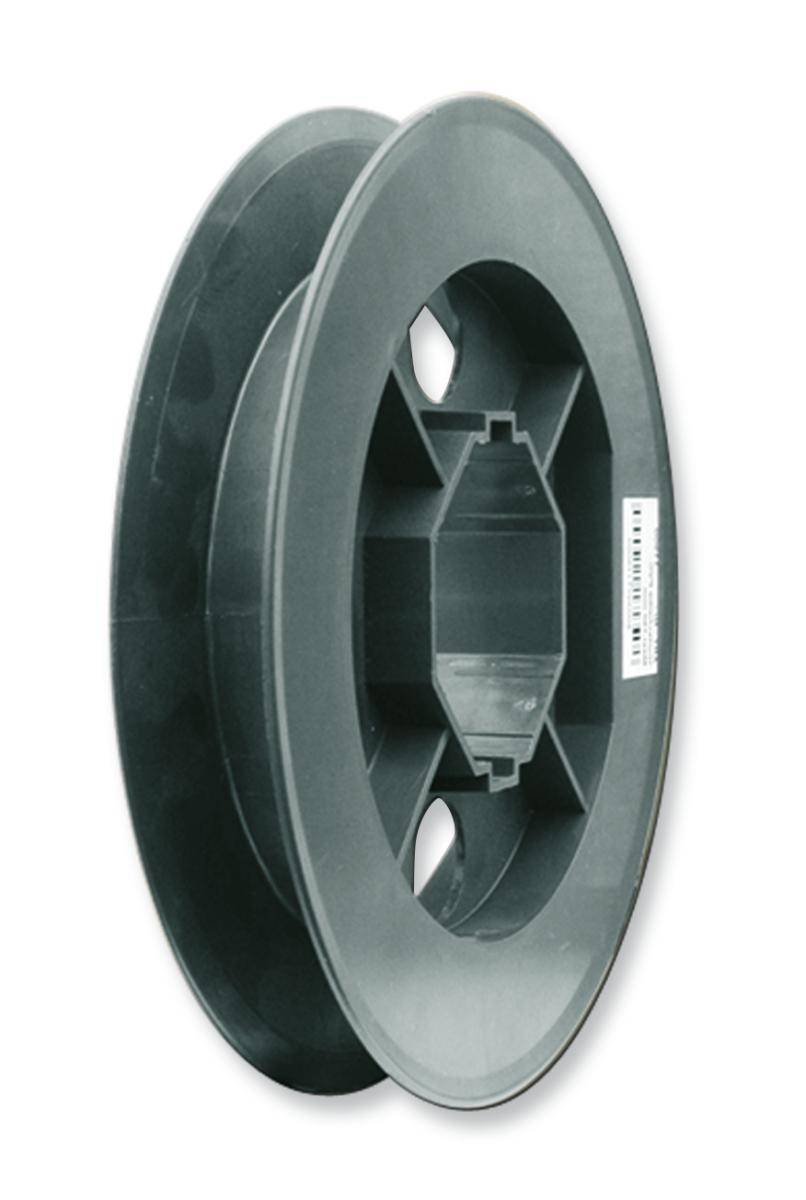

- Gurtscheibe, Ø 170 mm
Art.Nr.
11700
Gurtscheibe, Durchmesser 17 cm
System MAXI, für Achtkantwellen
Die Vorteile :
- Gurtscheibe für Schellenberg Rollladensystem MAXI
- zur geraden Führung und Aufwicklung des Rollladengurtes

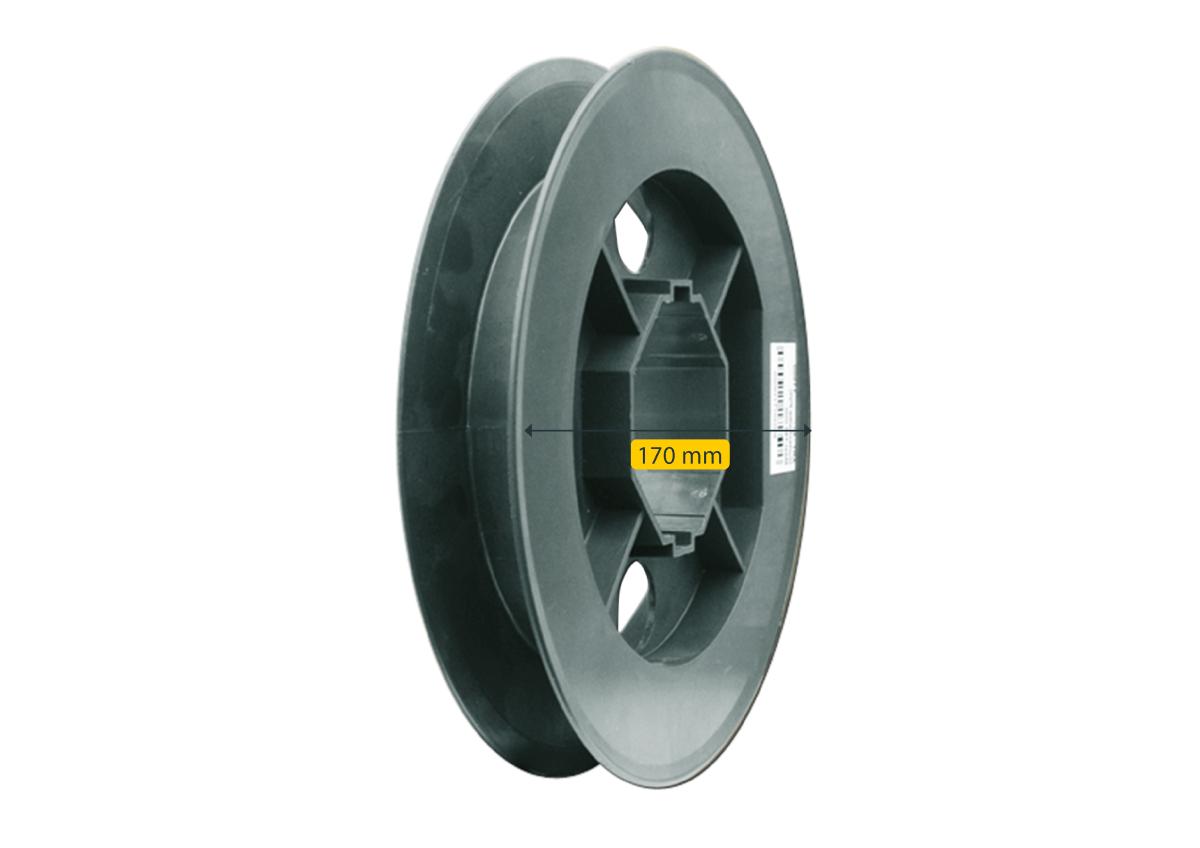

- Durchmesser der Gurtscheibe: 17 cm
- für Rollladengurte mit einer Breite von 23 mm
- aus langlebigem und witterungsbeständigem Kunststoff
Optimale Verbindung zwischen Rollladengurt und Achtkantwelle
Die Schellenberg Gurtscheibe MAXI ist die optimale Verbindung zwischen Rollladengurt und Achtkantwelle. Als Rollladenzubehör ist sie für alle Achtkantwellen mit einem Durchmesser von 60 mm (System MAXI) geeignet. Die Gurtscheibe von Schellenberg führt Rollladengurte mit einer Breite von 23 mm (System MAXI). Schieben Sie dazu die Gurtscheibe einfach auf die Walzenhülle und befestigen Sie anschließend das obere Ende des Gurtbandes an dem Gurthaken der Gurtscheibe. Die Gurtscheibe MAXI aus dem Schellenberg Rollladenzubehör besteht aus langlebigem und witterungsbeständigem Kunststoff in der Farbe Schwarz.
Technische Daten
Artikel-Durchmesser
170 mm
Artikel-Farbe
Schwarz
Artikel-Material
Kunststoff
EAN
4003971117001
Garantie
2 J.
Gewährleistung 2 Jahre
inkl. Gurt
Konformitätserklärung
Rollladen-System
Maxi
unverpackt
Montagehinweise
