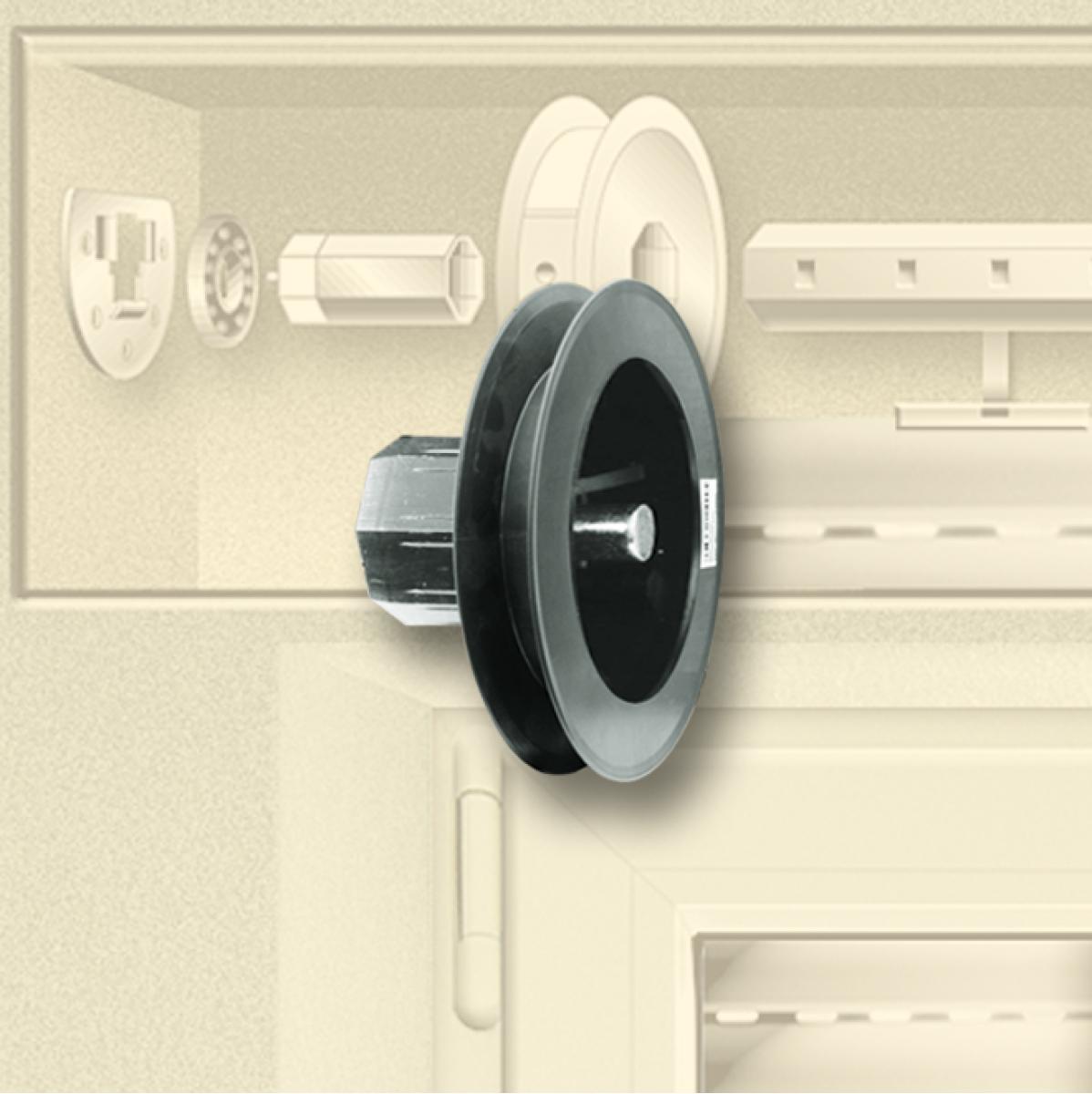

- Schiebe die Gurtscheibe in die Achtkantwelle.
- Verbinde die Gurtscheibe mit dem Wandlager.
- Loche den Rollladengurt am oberen Ende.
- SCHELLENBERG TIPP: Das Loch sollte auf den Gurthaken der Gurtscheibe passen. Es sollte aber nur so groß sein, dass der Gurt vom Gurthaken rutscht.
- Hänge den Rollladengurt an den Gurthaken der Gurtscheibe ein.
- Wickle den Rollladengurt auf, indem du die Achtkantwelle drehst.
- Startseite
- Rollläden
- Rollladenzubehör
- Gurtscheiben
- Gurtscheibe, Ø 100 mm
Art.Nr.
81000

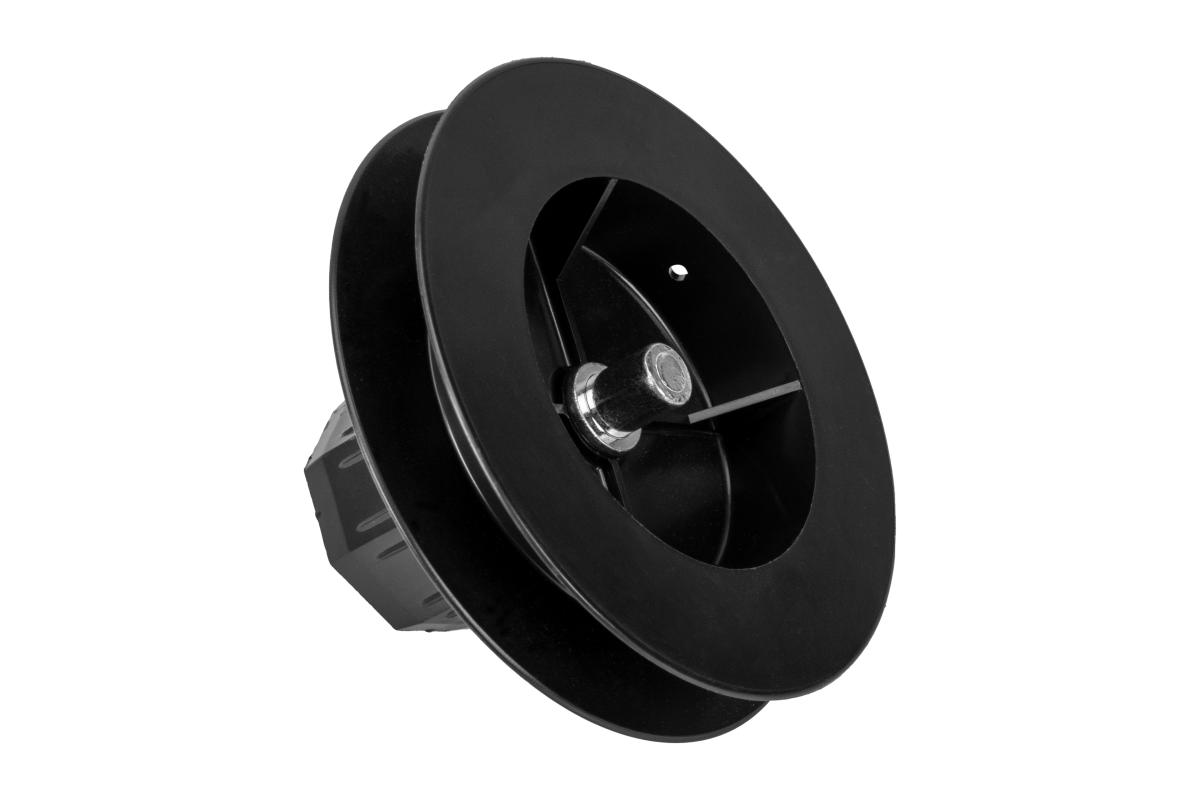

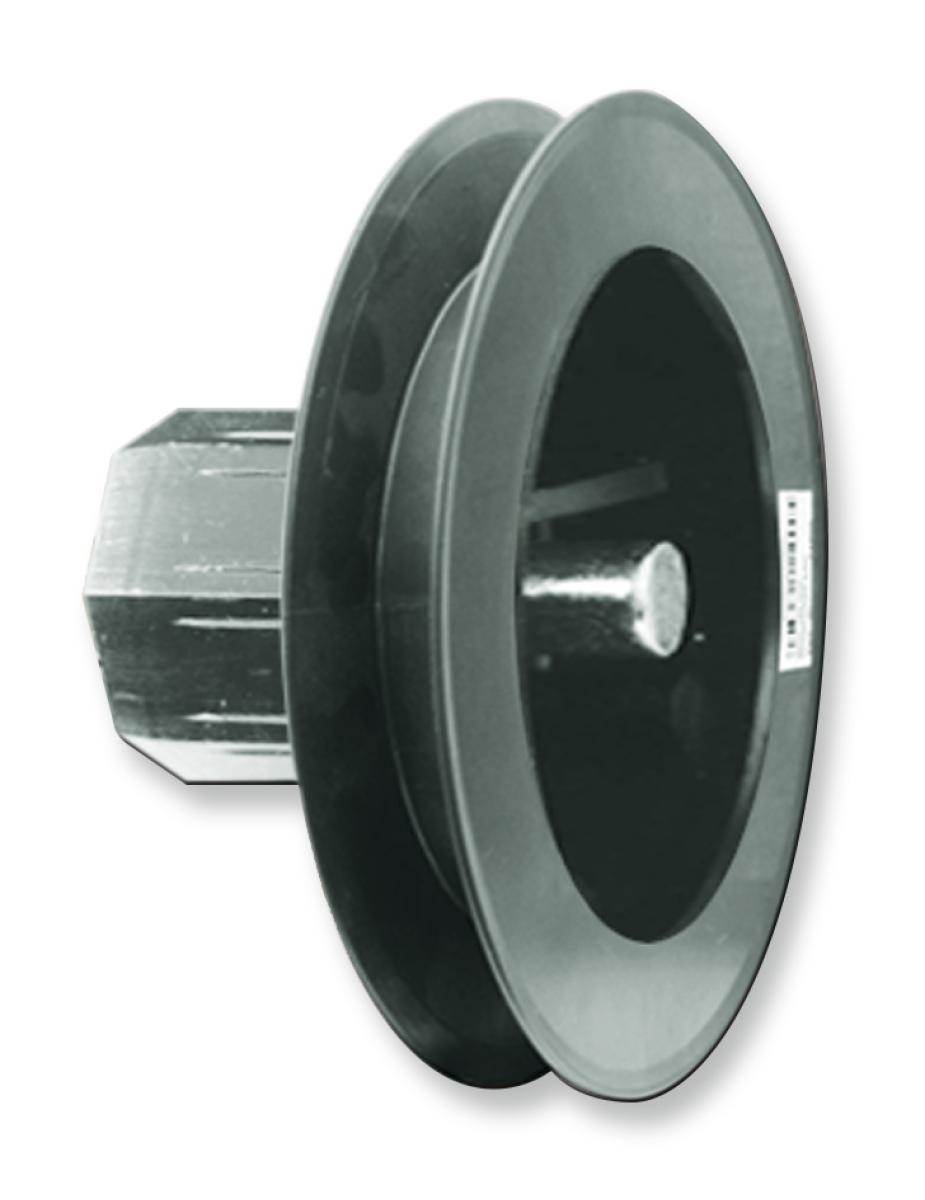

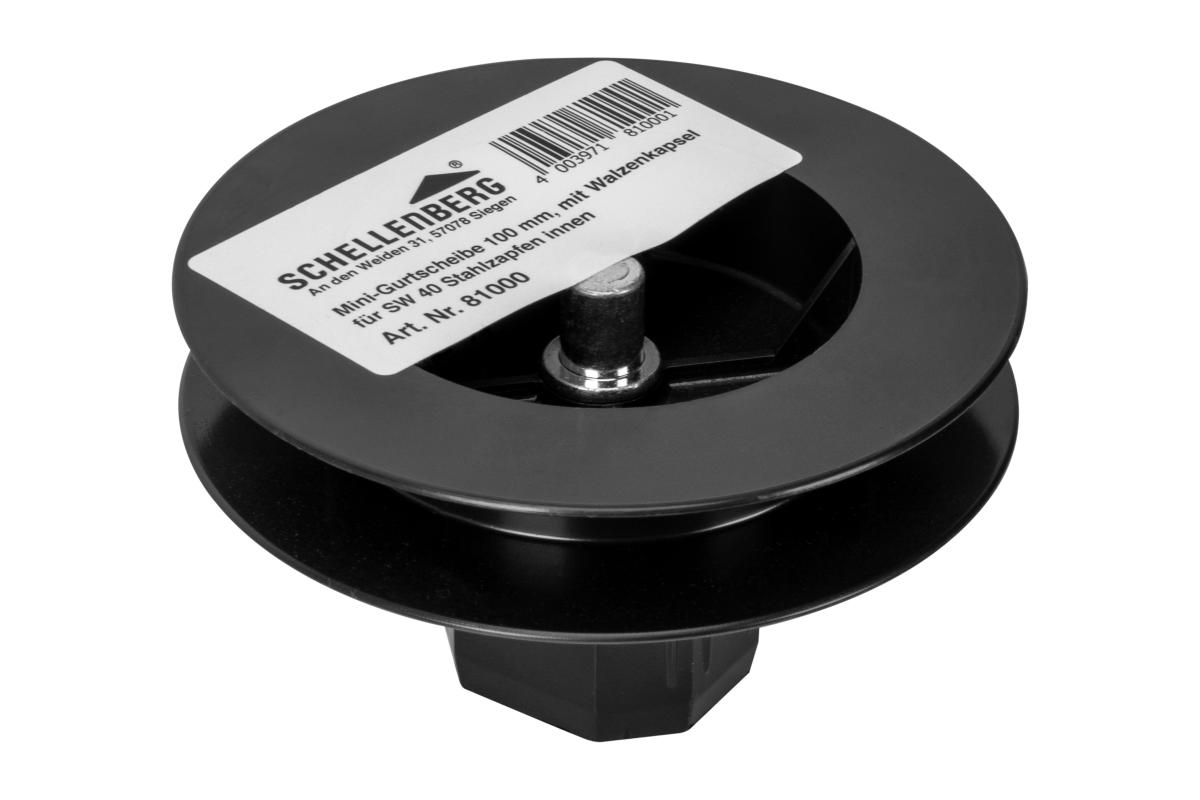

Gurtscheibe, Ø 100 mm
System MINI, für Achtkantwellen
Die Vorteile :
- Gurtscheibe Ø 100 mm mit integrierter Walzenhülse
- zur geraden Führung und Aufwicklung des Rollladengurtes
- aus langlebigem und witterungsbeständigem Kunststoff
- für Rollladengurte mit einer Breite von 14 mm (Rollladensystem MINI)
- für Achtkantwellen mit einem Durchmesser von 40 mm
- einfache Montage im Rollladenkasten
Optimale Verbindung zwischen Rollladengurt und Achtkantwelle
Die Gurtscheibe MINI von Schellenberg sorgt für eine gerade Führung und Aufwicklung des Rollladengurtes. Sie ist für alle Achtkantwellen mit einem Durchmesser von 40 mm (Rollladensystem MINI) geeignet. Diese Gurtscheibe führt Rollladengurte mit einer Breite von 14 mm. Eine MINI Walzenhülse ist bereits integriert. Der Stahlbolzen der integrierten Walzenhülse hat einen Durchmesser von 10 mm und ist damit für alle Schellenberg Wandläger des Systems MINI geeignet. Zur Montage wird die Gurtscheibe einfach in die Achtkantwelle im Rollladenkasten geschoben und das obere Ende des Rollladengurtes am Gurthaken der Gurtscheibe befestigt. Die Schellenberg Gurtscheibe MINI wurde aus langlebigem und witterungsbeständigem Kunststoff gefertigt. Sie hat einen Durchmesser von 100 mm.

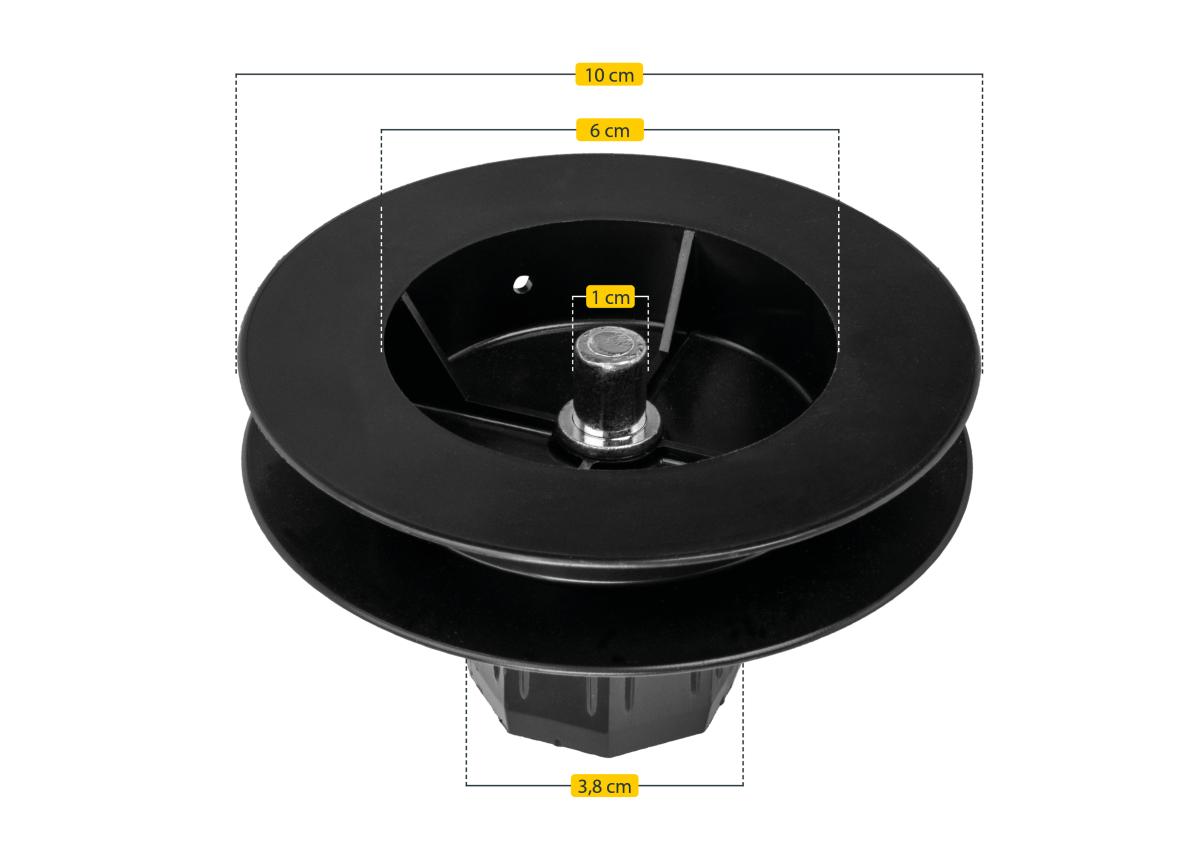

Technische Daten
Artikel-Durchmesser
100 mm
Artikel-Farbe
Schwarz
Artikel-Material
Kunststoff
EAN
4003971810001
Garantie
2 J.
Gewährleistung 2 Jahre
inkl. Gurt
Konformitätserklärung
Rollladen-System
Mini
unverpackt
Montagehinweise
