- Rollladen vollständig schließen und Kasten öffnen.
- Nach Demontage des alten Wicklers, bestimmen des neuen Lochabstandes.
- Befestigen des verschiebbaren Wandhalters (FLEXO-Winkel).
- Einführen des Wicklers in die Wandhalterung, sodass dieser ausreichend gelagert ist.
- Befestigung der oberen Wickler-Halterung.
- Rollladengurt aus dem Wickler ziehen und das lose Ende einschneiden.
- Loses Ende in den Rollladenkasten einfädeln und auf der Gurtscheibe einhaken.
- Rollladengurt durch Drehen an der Welle auf die Gurtscheibe aufwickeln (bitte Drehrichtung beachten).
- Panzer einhängen und Kasten schließen.
- Startseite
- Rollläden
- Rollladenzubehör
- Aufschraubwickler
- Getriebegurtwickler Flexo Mini aufklappbar schwenkbar, weiß
Art.Nr.
50147

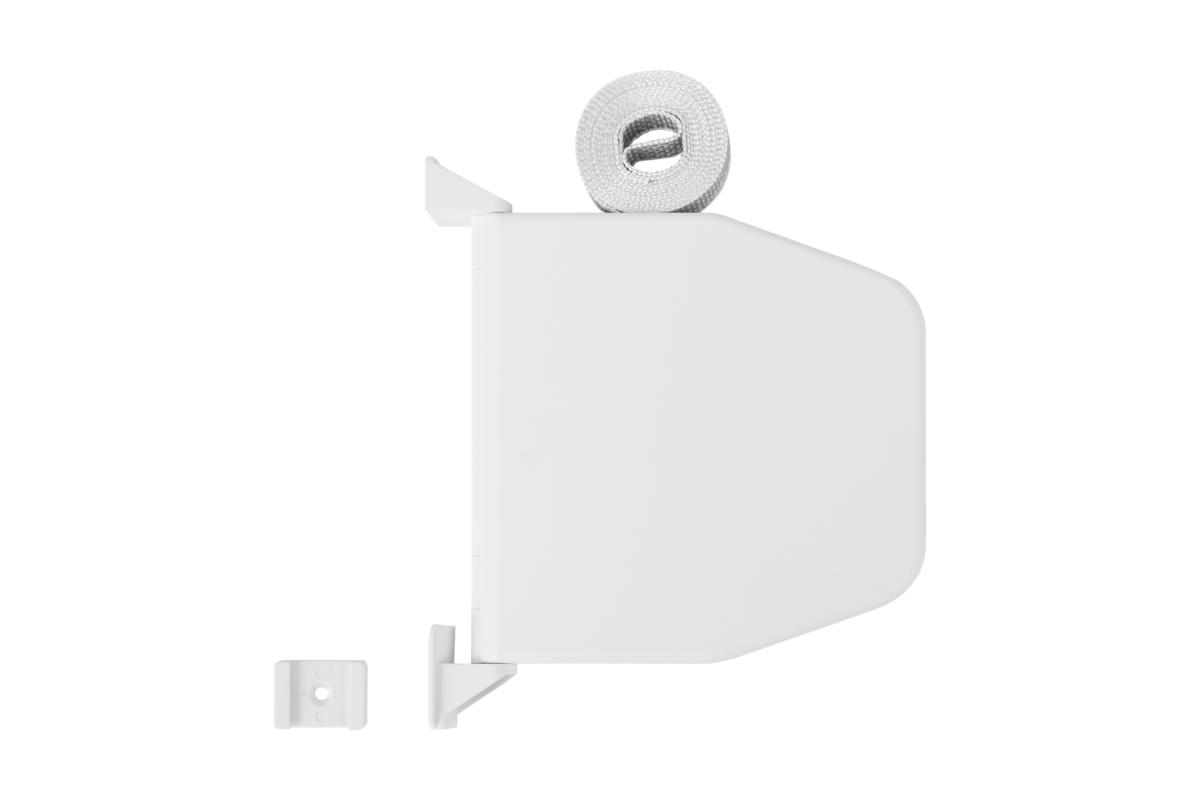

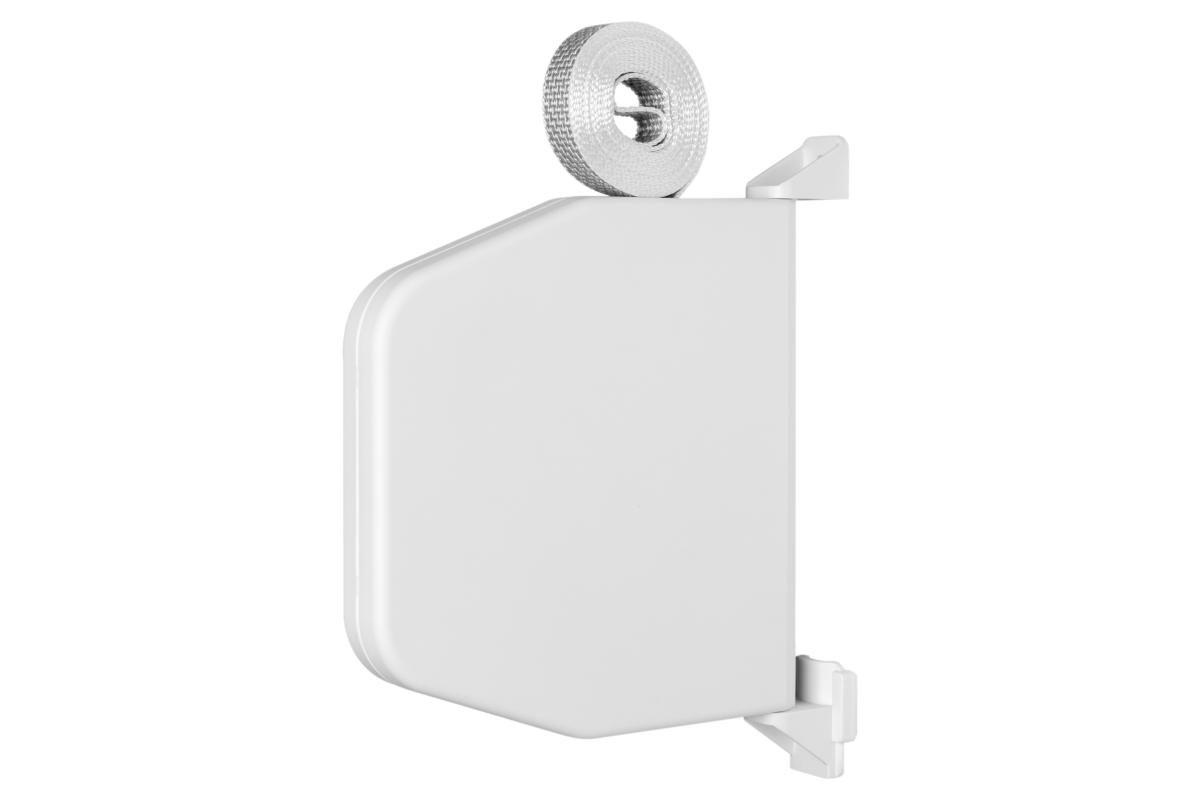

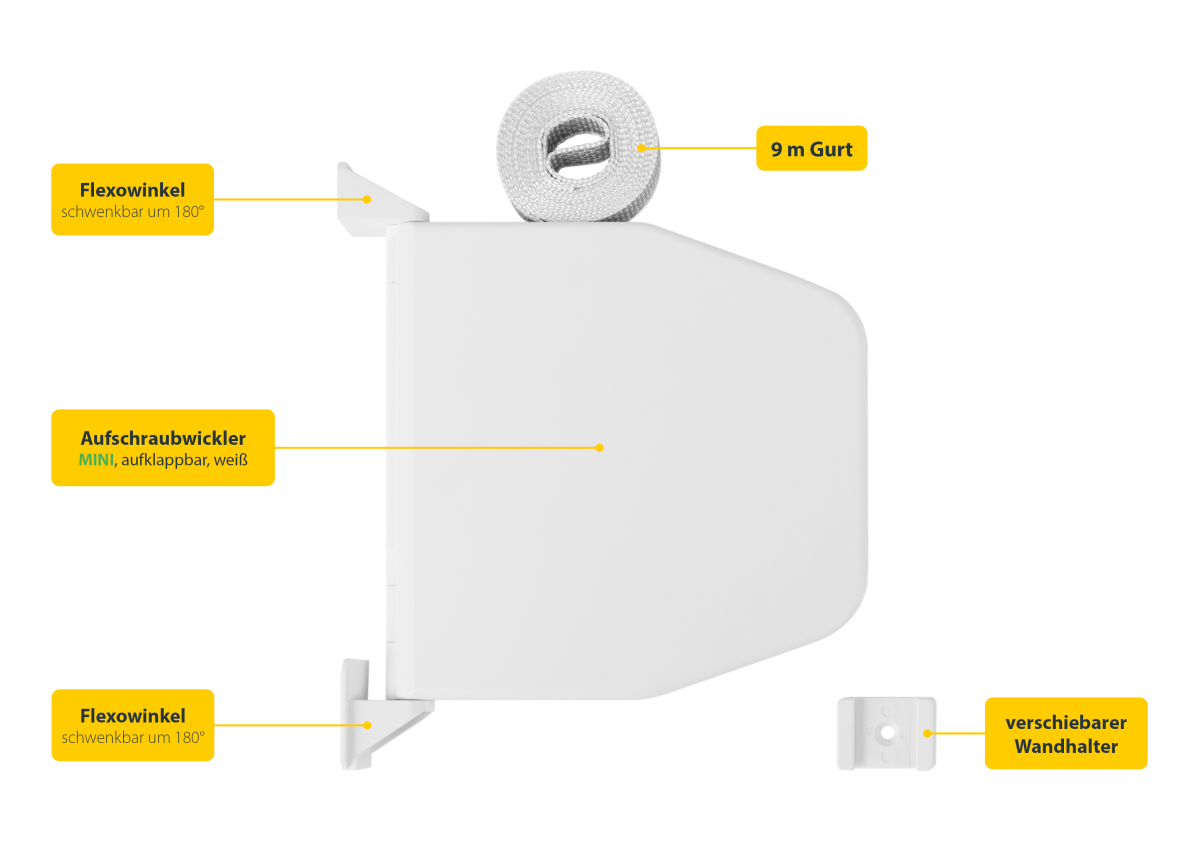

Neu Getriebewickler, FLEXO, MINI
Zum Aufklappen und Schwenken, Weiß, inkl. 9 m-Gurt

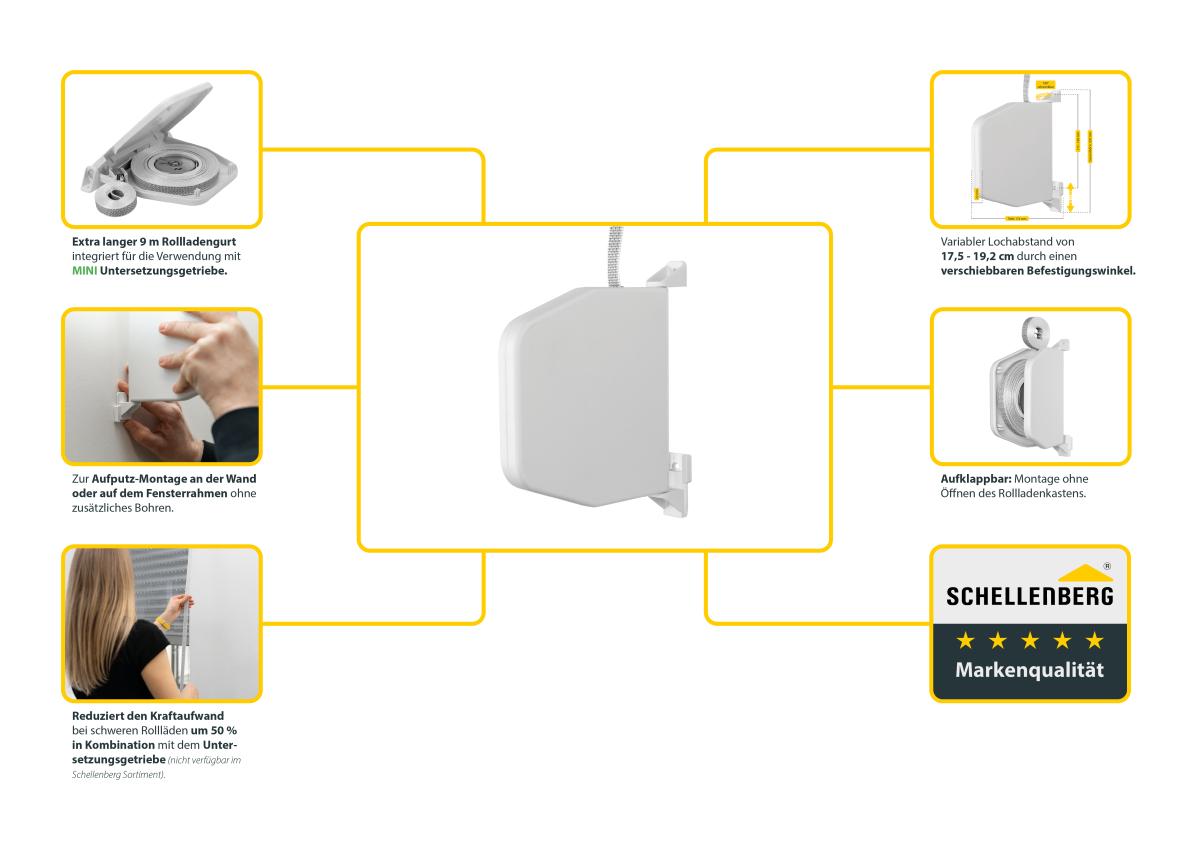

Die Vorteile :
- sehr schmal, für enge Bausituationen

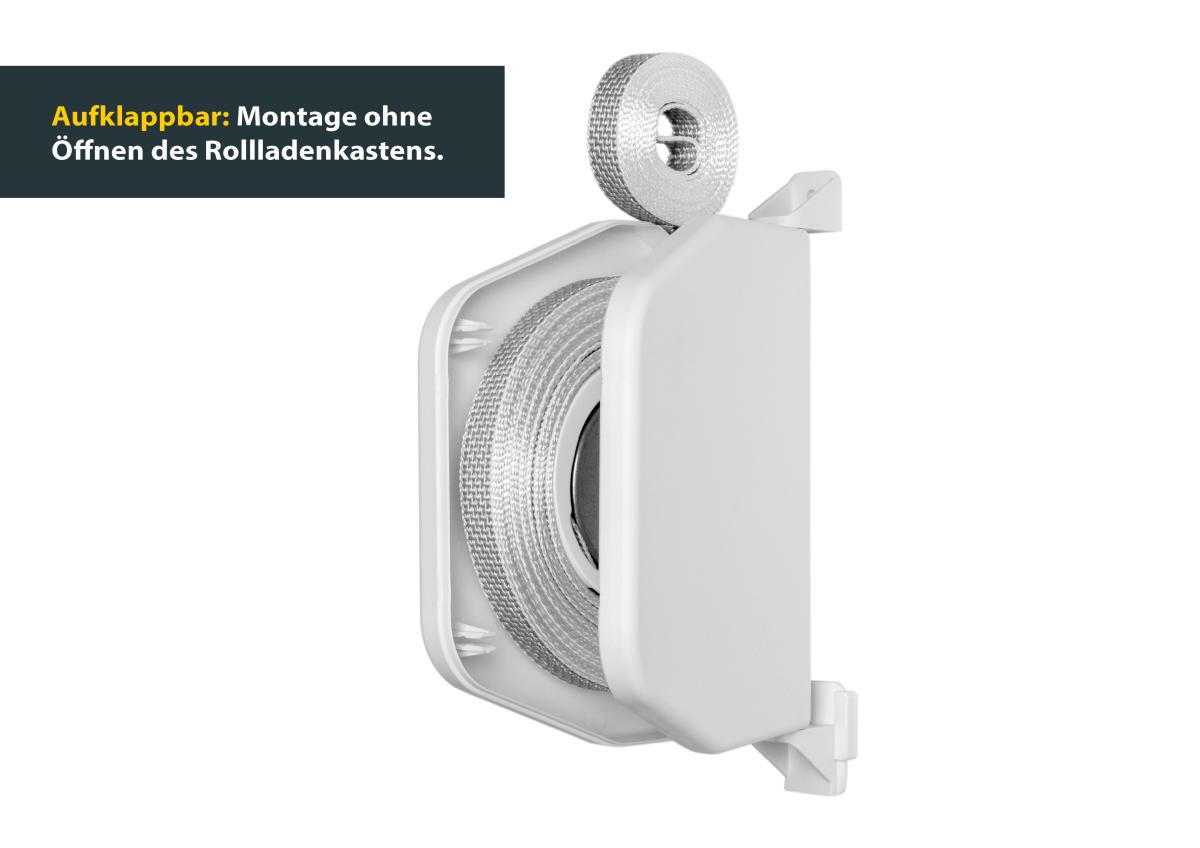

- aufklappbar, Montage ohne Öffnen des Rollladenkastens

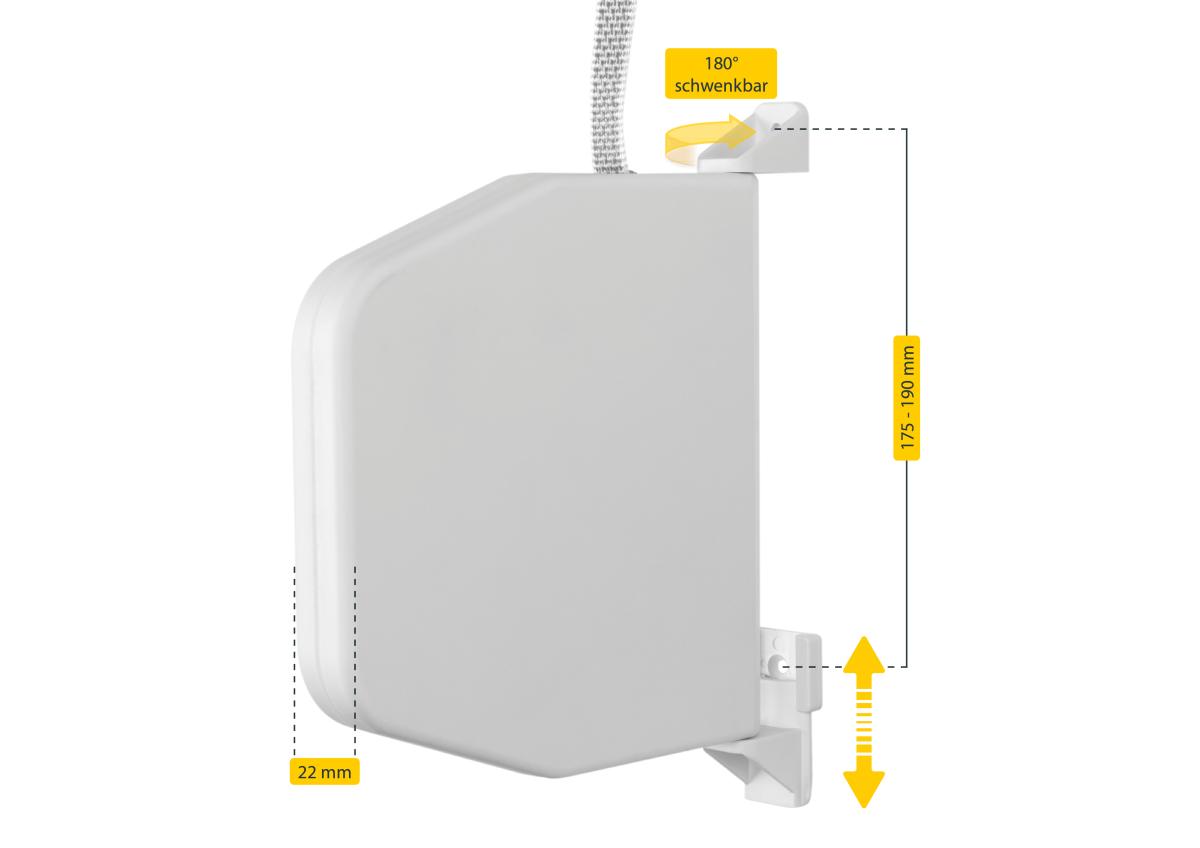

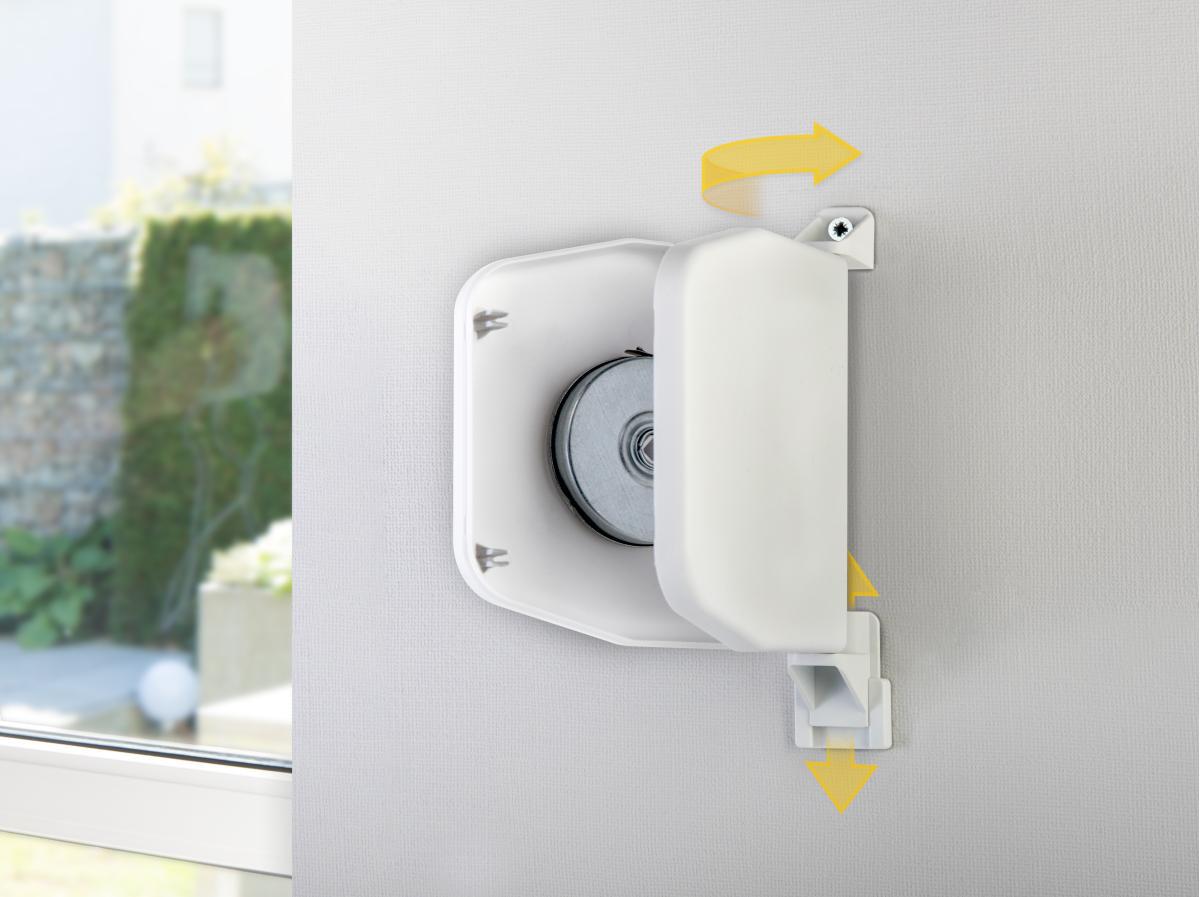

- um 180° schwenkbar

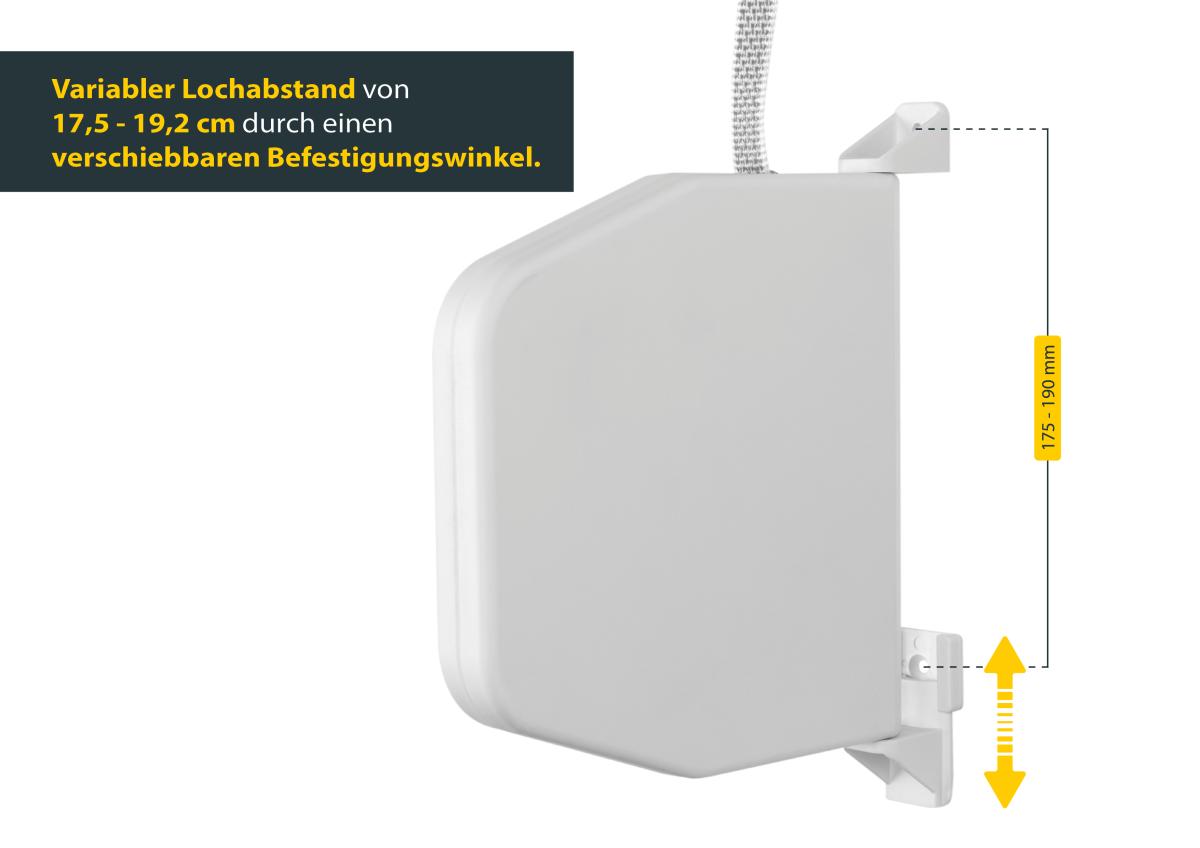

- variabler Lochabstand ermöglicht die Nutzung von vorhandenen Bohrlöchern zur Befestigung
- keine zusätzliche Bohrung notwendig

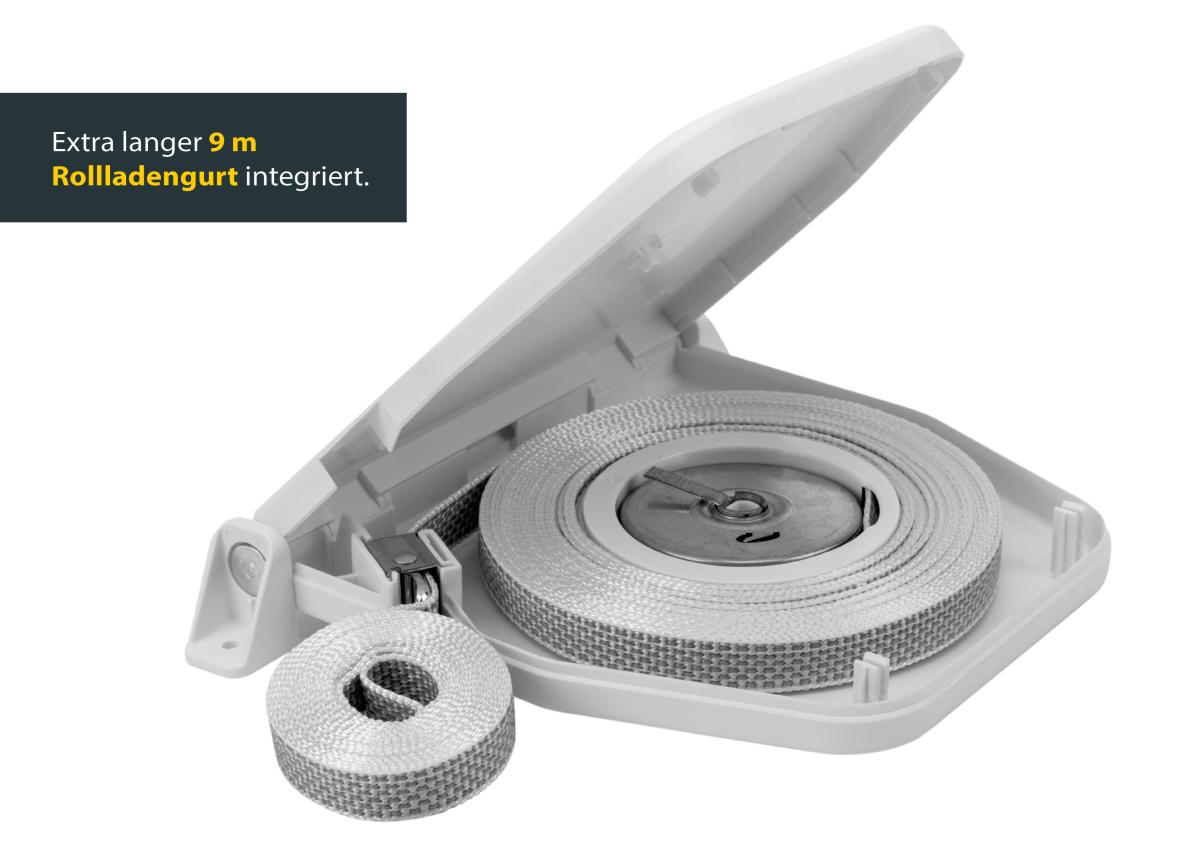

- extra langer 9 Meter-Rollladengurt integriert
Flexibel im Einsatz

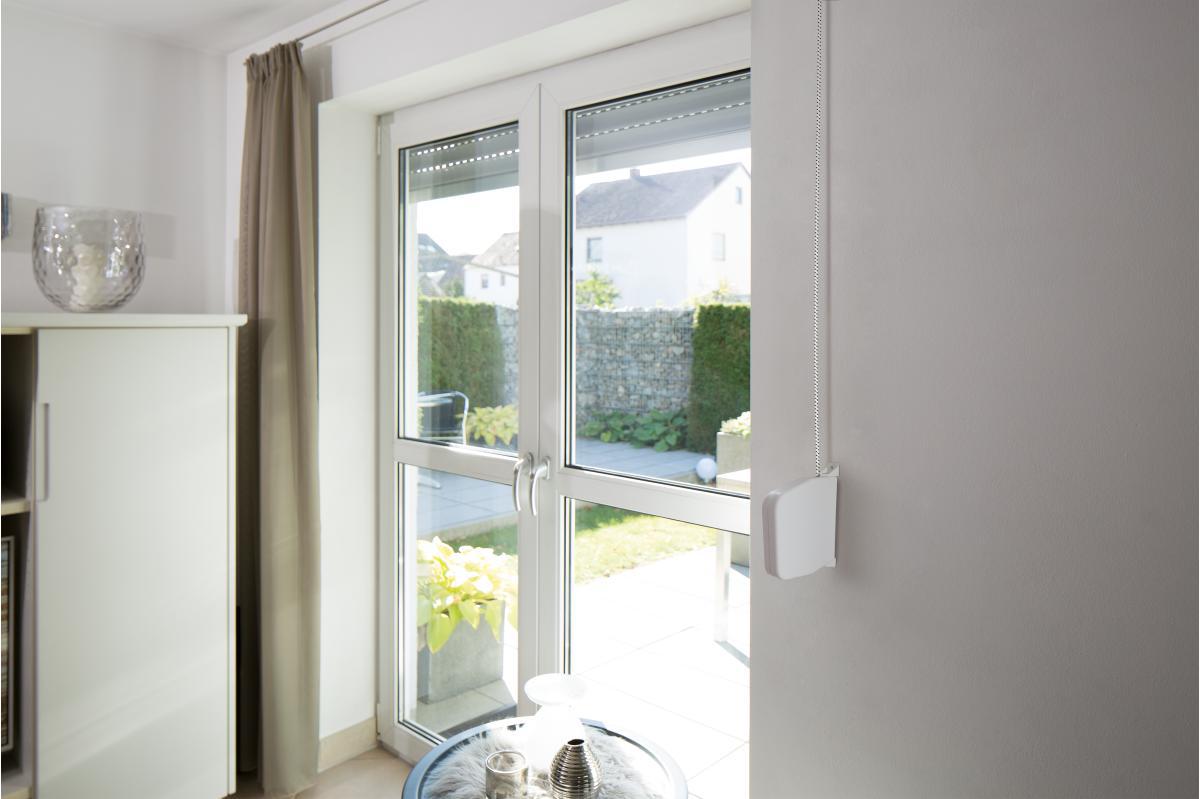

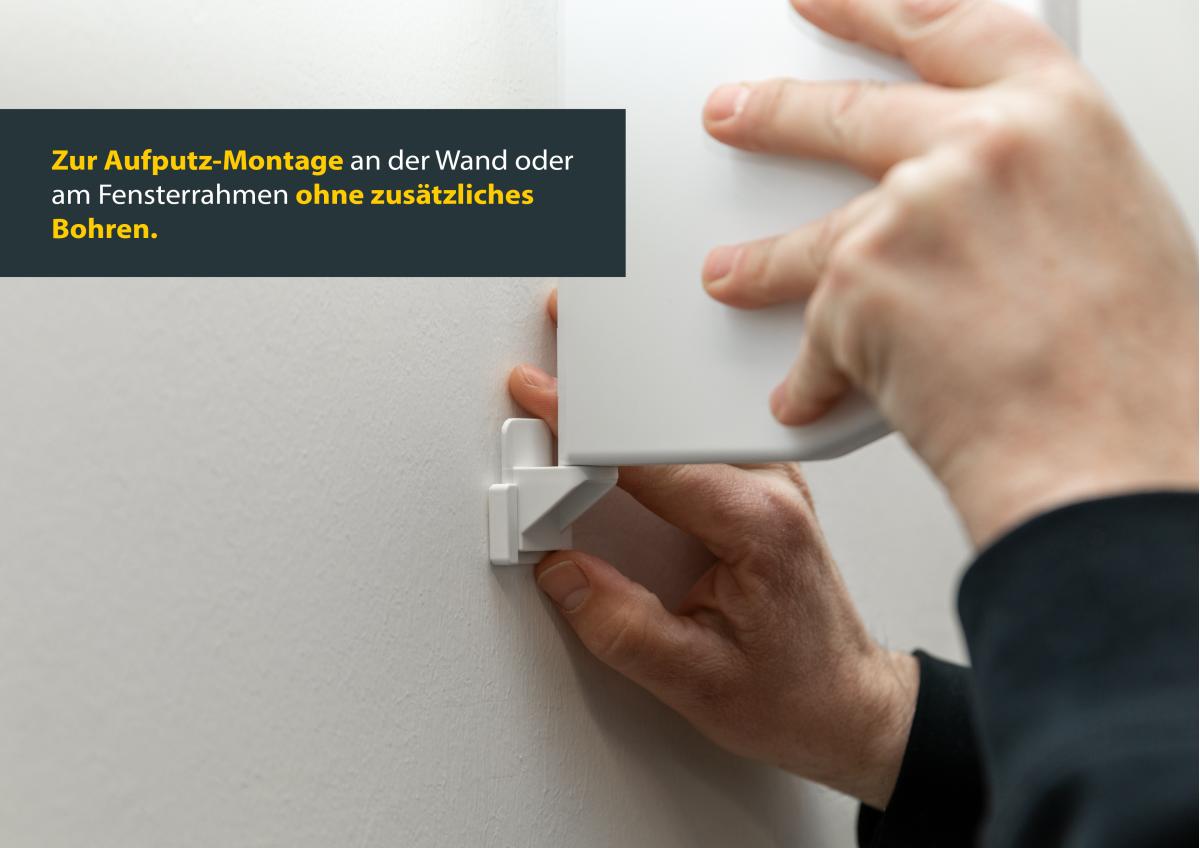

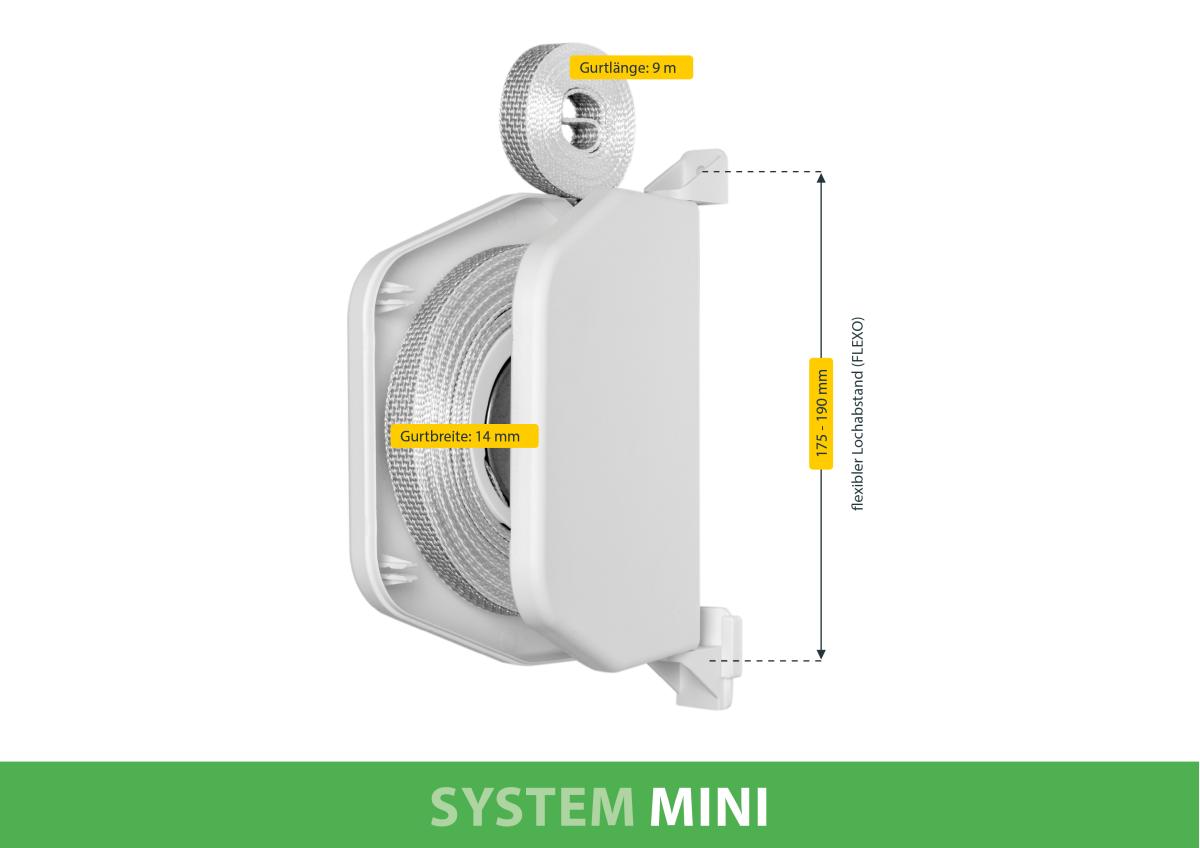

Unser Getriebegurtwickler FLEXO ist Bestandteil eines Rollladensystems MINI mit Gurt für das manuelle Öffnen und Schließen von großen Rollläden z.B. an Türen. Die schnelle und einfache Aufputz-Montage erfolgt an der Wand oder am Fensterrahmen. Dabei ist die Verwendung des bestehenden Gurtbandes möglich. Wir empfehlen jedoch den Einsatz mit dem vormontierten 9 Meter langen Gurtband. So ist der Wickler für den Einbau mit einem Untersetzungsgetriebe MINI ideal geeignet. Der Lochabstand ist variabel, von 175 mm bis 190 mm, dank des verschiebbaren Befestigungswinkels.
Technische Daten
180° schwenkbar
Artikel-Breite
22 mm
Artikel-Farbe
Weiß
Artikel-Höhe
200 mm
Artikel-Tiefe
174 mm
aufklappbar
EAN
4003971501473
Garantie
2 J.
Gewährleistung 2 Jahre
Gurt-Farbe
Grau
Gurt-Kapazität (mm)
inkl. 9,0 m Gurt mm
inkl. Gurt
Konformitätserklärung
Lochabstand bis
19 cm
Lochabstand von
17.5 cm
Montageart
Aufputz
Rollladen-System
Mini
unverpackt
Montagehinweise
